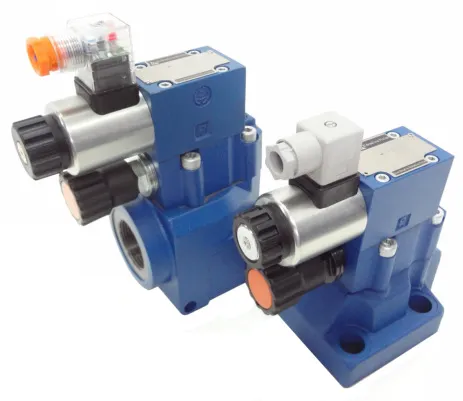

Válvula limitadora de presión con venteo eléctrico para panel Huade VP-LP
Huade · Serie VP-LP
Válvula limitadora de presión con venteo eléctrico para montaje tipo panel, tamaños G12, G100 y G112, presión máxima de trabajo 350 bar.
- Limitadora de presión con venteo eléctrico
- Montaje tipo panel y en línea
- Presión máx. de trabajo 350 bar
- Caudales hasta 650 l/min
- Configuraciones: pilotaje interno o externo, drenaje interno o externo; venteo normal abierto o normal cerrado
Variantes y especificaciones
| N.º de parte | L1mm | L2mm | L3mm | L4mm | L5mm | L6mm | L7mm | L8mm | B1mm | B2mm | ØD1mm | Presión máx. de trabajobar | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VP-LP-G12 | 91 | 53,8 | 22,1 | 27,5 | 22,1 | 47,5 | 0 | 25,5 | 78 | 53,8 | 14 | 350 | Consultar | |
| VP-LP-G100 | 116 | 66,7 | 33,4 | 33,3 | 11,1 | 55,6 | 23,8 | 22,8 | 100 | 70 | 18 | 350 | Consultar | |
| VP-LP-G112 | 147,5 | 88,9 | 44,5 | 41 | 12,7 | 76,2 | 31,8 | 20 | 115 | 82,6 | 20 | 350 | Consultar |
Código de pedido
[1]-[2]-[3]-[4]-[5]-[6]
1Válvula
- VL
- En línea
- VP
- Panel
2Limitadora de presión
LP
3Configuración de venteo
- VTNA
- Normal abierto
- VTNC
- Normal cerrado
4Voltaje de venteo
- 24
- 24V DC
- 220
- 220V AC
5Rango de presión
- 200
- 200 bar
- 350
- 350 bar
6Rosca de montaje
- G12
- 1/2 BSP
- G34
- 3/4 BSP
- G100
- 1" BSP
- G114
- 1" 1/4 BSP
- G112
- 1" 1/2 BSP
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La hoja muestra el ejemplo de pedido 'VL LP VTNA 24 200 G12' en celdas separadas; los guiones de la plantilla son una suposición (el separador no está impreso).
- La tabla de dimensiones 'Panel' solo lista los tamaños G12, G100 y G112, aunque el código de pedido también menciona G34 y G114.
- 'Caudales hasta 650 l/min' es un dato general de la serie; la hoja no indica caudal por tamaño.
- 350 bar es la presión máxima de trabajo de la serie; el rango de regulación (200 o 350 bar) se elige en el código de pedido.
