Válvula de comando monoblock Huade P40
Huade · Serie P40
Válvula de comando monoblock de accionamiento manual, de 1 a 6 cuerpos, caudal nominal hasta 40 l/min y presión máxima hasta 250 bar.
- Caudal nominal hasta 40 l/min
- Presión máxima hasta 250 bar
- De 1 a 6 cuerpos
- Opción de salida serie
- Accionamiento manual
- Equipada con válvula de alivio general
- Posicionador: centraje por resorte o traba en A/B
Variantes y especificaciones

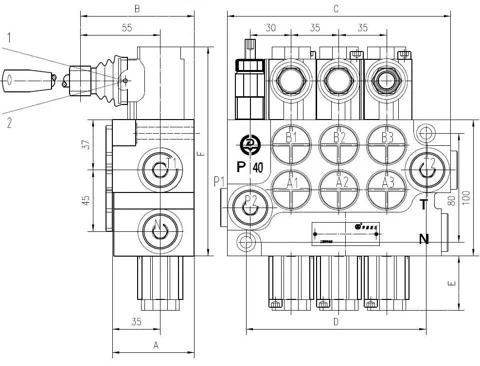

| N.º de parte | Cuerpos | Amm | Bmm | Cmm | Dmm | Emm | Fmm | Caudal nominall/min | Presión máximabar | Conexiones A / B (UNF) | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HUADE-P40-1 | 1 | 60 | 80 | 85 | 60 | 40 | 193 | 40 | 250 | 3/4" x16 UNF | Consultar | |
| HUADE-P40-2 | 2 | 60 | 80 | 129 | 97 | 40 | 193 | 40 | 250 | 3/4" x16 UNF | Consultar | |
| HUADE-P40-3 | 3 | 60 | 80 | 164 | 132 | 40 | 193 | 40 | 250 | 3/4" x16 UNF | Consultar | |
| HUADE-P40-4 | 4 | 60 | 80 | 199 | 167 | 40 | 193 | 40 | 250 | 3/4" x16 UNF | Consultar | |
| HUADE-P40-5 | 5 | 60 | 80 | 234 | 202 | 40 | 193 | 40 | 250 | 3/4" x16 UNF | Consultar | |
| HUADE-P40-6 | 6 | 60 | 80 | 269 | 237 | 40 | 193 | 40 | 250 | 3/4" x16 UNF | Consultar |
Conexiones
- A: 3/4" x16 UNF
- B: 3/4" x16 UNF
- P1/P2: 7/8" x14 UNF
- T1/T2: 7/8" x14 UNF
- N: 7/8" x14 UNF
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La hoja no indica pesos.
- Los códigos de variante (HUADE-P40-n) se construyeron como marca + modelo + cantidad de cuerpos para no colisionar con la FZ P40; no son códigos impresos.
- Caudal, presión y rosca son valores generales del modelo repetidos en cada variante.
