Válvula de comando monoblock Gemma GM-M80
Gemma · Serie GM-M80
Válvula de comando monoblock de 1 a 6 cuerpos, caudal nominal hasta 80 l/min, hasta 210 bar en circuito serie y 315 bar en circuito paralelo.
- Caudal nominal hasta 80 l/min
- Presión máxima hasta 210 bar (circuito serie)
- Presión máxima hasta 315 bar (circuito paralelo)
- De 1 a 6 cuerpos
- Opción de salida serie
- Accionamiento manual, neumático y electro-neumático
- Equipada con válvula de alivio general
Variantes y especificaciones

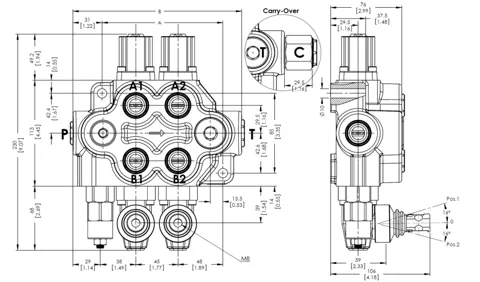

| N.º de parte | Cuerpos | Amm | Bmm | Pesokg | Caudal nominall/min | Presión máx. (circuito paralelo)bar | Presión máx. (circuito serie)bar | Conexiones A / B / P / T (UNF) | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| GM-M80-1 | 1 | 84 | 130 | 4,92 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-M80-2 | 2 | 129 | 175 | 7,32 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-M80-3 | 3 | 174 | 220 | 9,72 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-M80-4 | 4 | 219 | 265 | 12,12 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-M80-5 | 5 | 264 | 310 | 14,52 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-M80-6 | 6 | 309 | 355 | 16,92 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar |
Conexiones
- A: 1-1/16" x12 UNF
- B: 1-1/16" x12 UNF
- P: 1-1/16" x12 UNF
- T: 1-1/16" x12 UNF
Código de pedido
1Válvula de alivio (ref. 2)
- SP
- Sin válvula de alivio
- S
- Válvula de alivio general (estándar en 150 bar, consultar por más opciones)
2Vástagos (ref. 3)
- 1A
- Doble efecto / Centro cerrado
- 4A
- Doble efecto / Centro abierto en A y B (vástago motor)
- 5A
- Simple efecto / A->T y B->-
3Posicionador (ref. 4)
- SR
- Centrado por resorte
- D
- Traba en A y B
4Accionamiento (ref. 5)
- STL
- Accionamiento manual a palanca
- 80P
- Accionamiento neumático
- 80EP
- Accionamiento electro-neumático 12/24V
5Opcional serie (ref. 6)
- CO
- Con conector para salida serie
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La hoja no imprime una plantilla de código de pedido; 'orderCode' lista las 'Configuraciones posibles' con la referencia del despiece (2 a 6) y template vacío.
- Marca según logo de la hoja: Gemma (el archivo se llama 'GM').
- Caudal nominal, presiones máximas y roscas son valores generales del modelo repetidos en cada variante; las variantes se distinguen por cantidad de cuerpos.
- Los códigos de variante (GM-M80-n) se construyeron como modelo + cantidad de cuerpos; no son códigos impresos.
