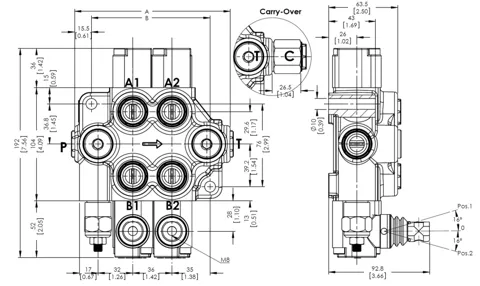

Válvula de comando monoblock Gemma GM-M45
Gemma · Serie GM-M45
Válvula de comando monoblock de 1 a 6 cuerpos, caudal nominal hasta 45 l/min, hasta 210 bar en circuito serie y 315 bar en circuito paralelo.
- Caudal nominal hasta 45 l/min
- Presión máxima hasta 210 bar (circuito serie)
- Presión máxima hasta 315 bar (circuito paralelo)
- De 1 a 6 cuerpos
- Opción de salida serie
- Accionamiento manual, neumático y electro-neumático
- Equipada con válvula de alivio general
Variantes y especificaciones
| N.º de parte | Cuerpos | Amm | Bmm | Pesokg | Caudal nominall/min | Presión máx. (circuito paralelo)bar | Presión máx. (circuito serie)bar | Conexiones A / B / P / T (UNF) | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| GM-M45-1 | 1 | 103 | 73 | 3,18 | 45 | 315 | 210 | 3/4" x16 UNF | Consultar | |
| GM-M45-2 | 2 | 139 | 109 | 4,84 | 45 | 315 | 210 | 3/4" x16 UNF | Consultar | |
| GM-M45-3 | 3 | 175 | 145 | 6,5 | 45 | 315 | 210 | 3/4" x16 UNF | Consultar | |
| GM-M45-4 | 4 | 211 | 181 | 8,16 | 45 | 315 | 210 | 3/4" x16 UNF | Consultar | |
| GM-M45-5 | 5 | 247 | 217 | 9,82 | 45 | 315 | 210 | 3/4" x16 UNF | Consultar | |
| GM-M45-6 | 6 | 283 | 253 | 11,48 | 45 | 315 | 210 | 3/4" x16 UNF | Consultar |
Conexiones
- A: 3/4" x16 UNF
- B: 3/4" x16 UNF
- P: 3/4" x16 UNF
- T: 3/4" x16 UNF
Código de pedido
1Válvula de alivio (ref. 2)
- SP
- Sin válvula de alivio
- S
- Válvula de alivio general (estándar en 150 bar, consultar por más opciones)
2Vástagos (ref. 3)
- 1A
- Doble efecto / Centro cerrado
- 4A
- Doble efecto / Centro abierto en A y B (vástago motor)
- 5A
- Simple efecto / A->T y B->-
3Posicionador (ref. 4)
- SR
- Centrado por resorte
- D
- Traba en A y B
4Accionamiento (ref. 5)
- STL
- Accionamiento manual a palanca
- 45P
- Accionamiento neumático
- 45EP
- Accionamiento electro-neumático 12/24V
5Opcional serie (ref. 6)
- CO
- Con conector para salida serie
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La hoja no imprime una plantilla de código de pedido; 'orderCode' lista las 'Configuraciones posibles' con la referencia del despiece (2 a 6) y template vacío.
- Marca según logo de la hoja: Gemma (el archivo se llama 'GM').
- Caudal nominal, presiones máximas y roscas son valores generales del modelo repetidos en cada variante; las variantes se distinguen por cantidad de cuerpos.
- Los códigos de variante (GM-M45-n) se construyeron como modelo + cantidad de cuerpos; no son códigos impresos.
