Válvula de comando modular Gemma GM-PD80
Gemma · Serie GM-PD80
Válvula de comando modular de 1 a 12 cuerpos, caudal nominal hasta 80 l/min, hasta 210 bar en circuito serie y 315 bar en circuito paralelo.
- Caudal nominal hasta 80 l/min
- Presión máxima hasta 210 bar (circuito serie)
- Presión máxima hasta 315 bar (circuito paralelo)
- De 1 a 12 cuerpos
- Opción de salida serie
- Accionamiento manual, neumático y electro-neumático
- Equipada con válvula de alivio general
- Posibilidad de cuerpos bajos y altos (con válvulas)
Variantes y especificaciones

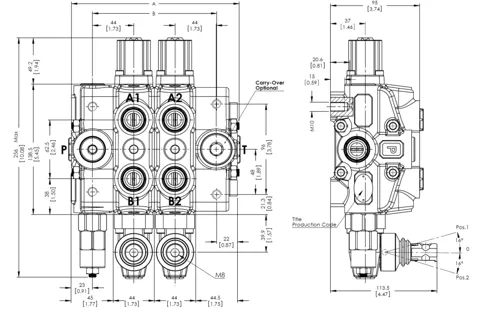

| N.º de parte | Cuerpos | Amm | Bmm | Pesokg | Caudal nominall/min | Presión máx. (circuito paralelo)bar | Presión máx. (circuito serie)bar | Conexiones A / B / P / T (UNF) | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| GM-PD80-1 | 1 | 133 | 88 | 7,58 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-2 | 2 | 177 | 132 | 10,96 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-3 | 3 | 221 | 176 | 14,34 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-4 | 4 | 265 | 220 | 17,37 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-5 | 5 | 309 | 264 | 21,1 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-6 | 6 | 353 | 308 | 24,48 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-7 | 7 | 397 | 352 | 27,86 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-8 | 8 | 441 | 396 | 31,24 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-9 | 9 | 485 | 440 | 34,62 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-10 | 10 | 529 | 484 | 38 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-11 | 11 | 573 | 528 | 41,38 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar | |
| GM-PD80-12 | 12 | 617 | 572 | 44,76 | 80 | 315 | 210 | 1-1/16" x12 UNF | Consultar |
Conexiones
- A: 1-1/16" x12 UNF
- B: 1-1/16" x12 UNF
- P: 1-1/16" x12 UNF
- T: 1-1/16" x12 UNF
Código de pedido
1Válvula de alivio (ref. 1.2)
- SP
- Sin válvula de alivio
- S
- Válvula de alivio general. Rangos 63-125 bar / 100-160 bar / 125-250 bar
2Válvula anti-cavitación (ref. 1.4)
- PP
- Sin válvula anti-cavitación de entrada
- PAC
- Válvula anti-cavitación de entrada
3Cuerpo (ref. 2.1)
- Cuerpo bajo
- Sin válvulas auxiliares
- Cuerpo alto
- Con válvulas auxiliares (ver válvulas auxiliares, ref. 2.4)
4Vástago (ref. 2.2)
- 1A
- Doble efecto / Centro cerrado
- 4A
- Doble efecto / Centro abierto en A y B (vástago motor)
- 5A
- Simple efecto / A->T y B->-
5Accionamiento (ref. 2.3)
- STL
- Accionamiento manual a palanca
- 80P
- Accionamiento neumático
- 80EP
- Accionamiento electro-neumático 12/24V
6Válvulas auxiliares (ref. 2.4)
- YP
- Tapón (sin válvula auxiliar)
- YAC
- Válvula anti-cavitación
- YAS
- Válvula anti-shock. Rangos 35-70 bar / 63-220 bar / 180-350 bar
- YAA
- Válvula combinada, anti-shock + anti-cavitación. Rangos 35-70 bar / 63-220 bar / 180-350 bar
7Posicionador (ref. 2.6)
- SR
- Centrado por resorte
- D
- Traba en A y B
8Tapa de salida (ref. 3.1)
- STD
- Tapa de salida estándar
- TCO
- Tapa para salida serie
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La hoja no imprime una plantilla de código de pedido; 'orderCode' lista las 'Configuraciones posibles' con la referencia del despiece (1.2, 1.4, 2.1, ...) y template vacío.
- Marca según logo de la hoja: Gemma (el archivo se llama 'GM').
- Caudal nominal, presiones máximas y roscas son valores generales del modelo repetidos en cada variante; las variantes se distinguen por cantidad de cuerpos.
- Los códigos de variante (GM-PD80-n) se construyeron como modelo + cantidad de cuerpos; no son códigos impresos.
