Válvula de comando modular Gemma GM-PD150
Gemma · Serie GM-PD150
Válvula de comando modular de 1 a 12 cuerpos, caudal nominal hasta 150 l/min, hasta 210 bar en circuito serie y 315 bar en circuito paralelo.
- Caudal nominal hasta 150 l/min
- Presión máxima hasta 210 bar (circuito serie)
- Hasta 315 bar (circuito paralelo)
- De 1 a 12 cuerpos
- Opción de salida serie
- Accionamiento manual, neumático y electro-neumático
- Equipado con válvula de alivio general
- Posibilidad de cuerpos bajos y altos (con válvulas)
Variantes y especificaciones

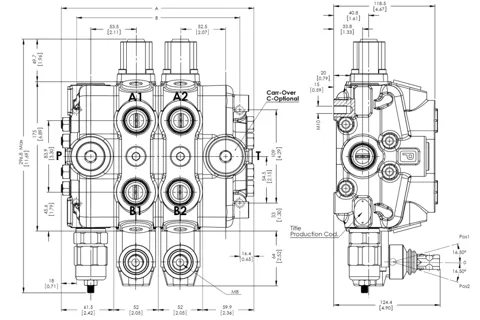

| N.º de parte | Cuerpos | Cota Amm | Cota Bmm | Pesokg | Caudal nominall/min | Presión máx. (circuito paralelo)bar | Presión máx. (circuito serie)bar | Conexiones A, B, P y T | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| GM-PD150-1 | 1 | 160 | 73 | 13,46 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-2 | 2 | 212,5 | 125,5 | 19,6 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-3 | 3 | 265 | 178 | 25,74 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-4 | 4 | 317,5 | 230,5 | 31,88 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-5 | 5 | 370 | 283 | 38,02 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-6 | 6 | 422,5 | 335,5 | 44,16 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-7 | 7 | 475 | 388 | 50,3 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-8 | 8 | 527,5 | 440,5 | 56,44 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-9 | 9 | 580 | 493 | 62,58 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-10 | 10 | 632,5 | 545,5 | 68,72 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-11 | 11 | 685 | 598 | 74,86 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar | |
| GM-PD150-12 | 12 | 737,5 | 650,5 | 81 | 150 | 315 | 210 | 1-5/16" x12 UNF | Consultar |
Conexiones
- A: 1-5/16" x12 UNF
- B: 1-5/16" x12 UNF
- P: 1-5/16" x12 UNF
- T: 1-5/16" x12 UNF
Código de pedido
11.2 Válvula de alivio
- SP
- Sin válvula de alivio
- S
- Válvula de alivio general (rangos 63-125 bar / 100-160 bar / 125-250 bar)
21.4 Válvula anti-cavitación
- PP
- Sin válvula anti-cavitación de entrada
- PAC
- Válvula anti-cavitación de entrada
32.1 Cuerpo
- Cuerpo bajo (sin válvulas auxiliares)
- Cuerpo alto (con válvulas auxiliares, ver 2.4)
42.2 Vástago
- 1A
- Doble efecto / Centro cerrado
- 4A
- Doble efecto / Centro abierto en A y B (vástago motor)
- 5A
- Simple efecto / A->T y B->-
52.3 Accionamiento
- STL
- Accionamiento manual a palanca
- 150P
- Accionamiento neumático
- 150EP
- Accionamiento electro-neumático 12/24V
62.4 Válvulas auxiliares
- YP
- Tapón (sin válvula auxiliar)
- YAC
- Válvula anti-cavitación
- YAS
- Válvula anti-shock (rangos 35-70 bar / 63-220 bar / 180-350 bar)
- YAA
- Válvula combinada, anti-shock + anti-cavitación (rangos 35-70 bar / 63-220 bar / 180-350 bar)
72.6 Posicionador
- SR
- Centrado por resorte
- D
- Traba en A y B
83.1 Tapa de salida
- STD
- Tapa de salida estándar
- TCO
- Tapa para salida serie
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La hoja no da una plantilla de código de pedido (template vacío); las posiciones provienen de 'Configuraciones posibles' y conservan la numeración del despiece (1.2, 1.4, 2.1, ...). La opción 2.1 Cuerpo no tiene código impreso.
- Los códigos de variante GM-PD150-n se construyeron con la cantidad de cuerpos.
- Caudal, presiones y rosca son valores generales de la serie repetidos en cada variante.
