Válvula de comando modular FZ KS180
FZ · Serie KS180
Válvula de comando modular de accionamiento manual, de 1 a 12 cuerpos, caudal nominal hasta 180 l/min y presión máxima hasta 300 bar.
- Caudal nominal hasta 180 l/min
- Presión máxima hasta 300 bar
- De 1 a 12 cuerpos
- Opción de salida serie
- Accionamiento manual
- Equipada con válvula de alivio general
- Vástagos: estándar (cerrado) "A" y motor (abierto) "D"
- Posicionador: centraje por resorte "1" o traba en A/B "11"
Variantes y especificaciones

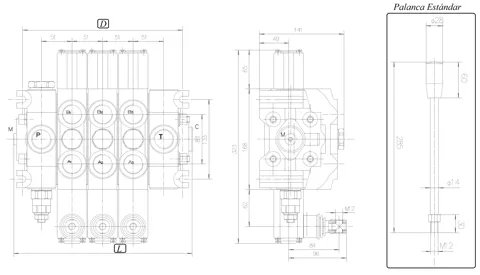

| N.º de parte | Palancas | Dmm | Lmm | Pesokg | Caudal nominall/min | Presión máximabar | Conexiones A / B / P / T / C (UNF) | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|
| KS180-1 | 1 | 165 | 196 | 17,5 | 180 | 300 | 1-5/16"-12 UNF | Consultar | |
| KS180-2 | 2 | 216 | 247 | 26,1 | 180 | 300 | 1-5/16"-12 UNF | Consultar | |
| KS180-3 | 3 | 267 | 298 | 31,7 | 180 | 300 | 1-5/16"-12 UNF | Consultar | |
| KS180-4 | 4 | 318 | 349 | 38,8 | 180 | 300 | 1-5/16"-12 UNF | Consultar | |
| KS180-5 | 5 | 369 | 400 | 45,2 | 180 | 300 | 1-5/16"-12 UNF | Consultar | |
| KS180-6 | 6 | 420 | 451 | 53 | 180 | 300 | 1-5/16"-12 UNF | Consultar |
Conexiones
- A / B / P / T / C: 1-5/16"-12 UNF
- M: 1/4 NPT
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La hoja indica 'De 1 a 12 cuerpos' pero la tabla de dimensiones solo lista de 1 a 6 palancas.
- Marca según logo de la hoja: FZ Hydraulic Valves.
- Los códigos de variante se construyeron como modelo + cantidad de palancas; no son códigos impresos. Caudal, presión y rosca son valores generales del modelo repetidos en cada variante.
