Placa base Cetop 8

Serie C8-PB

Placa base de acero para válvula Cetop 8 (TN 25), con puertos laterales o inferiores.

Variantes y especificaciones

Variantes de Placa base Cetop 8
N.º de parte	Cota Amm	Cota Bmm	Cota Cmm	Cota Dmm	Cota Emm	Cota Fmm	Cota Gmm	Cota Hmm	Cota Imm	Cota Jmm	Cota Kmm	Cota Lmm	Cota Mmm	Cota Nmm	Cota Omm	Cota Pmm	Cota Qmm	Cota Rmm	Cota Smm	Cota Tmm	Cota Umm	Disponibilidad	Cotizar
C8-PB-XX-XX	38,1	155,7	117,6	12,7	89,7	142,7	58,7	87,4	—	30,2	30,2	87,4	87,4	42,2	125,5	30,2	65,8	89,7	113,5	31,8	85,9	Consultar

[1] - PB - [2] - [3] - [4]

UNF · NPT

Observaciones sobre la ficha (4)

Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.

Tabla de pedido y/o dimensiones presente solo como imagen en el PDF; leída visualmente.
Cota I impresa como '--' (null).
La tabla tiene una única fila 'C8-PB-XX-XX' para ambas localizaciones de puertos; 'XX-XX' corresponde a material y localización de puertos. Ejemplo de pedido impreso: C8 PB AC PL UNF.

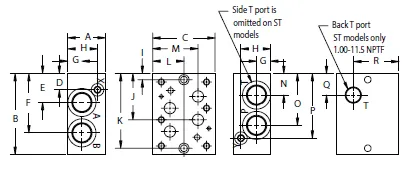

El plano indica 'Side T port is omitted on ST models' y 'Back T port ST models only 1.00-11.5 NPTF'.
