Placa base Cetop 7
Serie C7-PB
Placa base para válvula Cetop 7 (TN 16), con puertos laterales o inferiores, en aluminio o acero.
- Posiciones de puertos opcionales (laterales o inferiores)
- Material: aluminio o acero
- Rosca UNF o NPT
Variantes y especificaciones
| N.º de parte | Localización de puertos | Cota Amm | Cota Bmm | Cota Cmm | Cota Dmm | Cota Emm | Cota Fmm | Cota Gmm | Cota Hmm | Cota Imm | Cota Jmm | Cota Kmm | Cota Lmm | Cota Mmm | Cota Nmm | Cota Omm | Cota Pmm | Cota Qmm | Cota Rmm | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C7-PB-XX-PL | PL | 44,5 | 95,3 | 120,7 | 59,4 | 9,5 | 111,3 | 47,8 | 68,3 | 20,6 | 38,1 | 79,5 | 30,2 | 70,6 | 31,8 | 28,4 | 66,5 | — | — | Consultar | |
| C7-PB-XX-PI | PI | 69,9 | 101,6 | 152,4 | 75,4 | 12,7 | 139,7 | 63,5 | 84,2 | 31,8 | 88,9 | 134,9 | 34,9 | 92,1 | 134,9 | 34,9 | 92,1 | 41,3 | 87,3 | Consultar |
Conexiones
- Rosca UNF: P y T 1 1/16", A y B 1 1/16", X e Y 9/16"
- Rosca NPT: P y T 3/4", A y B 3/4", X e Y 1/4"
Código de pedido
[1] - PB - [2] - [3] - [4]
1Tamaño nominal
- C7
- Cetop 7 - TN 16
2Material
- AL
- Aluminio
- AC
- Acero
3Localización de puertos
- PL
- Puertos laterales
- PI
- Puertos inferiores
4Tipo de rosca
UNF · NPT
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Tabla de pedido y/o dimensiones presente solo como imagen en el PDF; leída visualmente.
- Cotas Q y R impresas como '-' para puertos laterales (null).
- 'XX' en el código corresponde al material (AL/AC). Ejemplo de pedido impreso: C7 PB AL PL UNF.

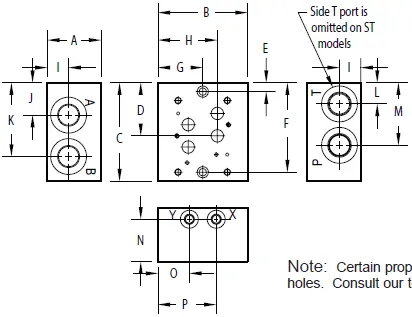

- El plano indica 'Side T port is omitted on ST models'.
