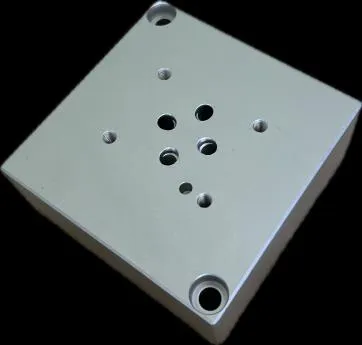

Placa base Cetop 5
Serie C5-PB
Placa base para montar válvula Cetop 5 (TN 10), con puertos laterales o inferiores, en aluminio o acero.
- Para montar válvula Cetop
- Posición de puertos opcionales (laterales o inferiores)
- Material: aluminio o acero
- Rosca UNF o NPT
Variantes y especificaciones
| N.º de parte | Localización de puertos | Disponibilidad | Cotizar |
|---|---|---|---|
| C5-PB-XX-PL | PL | Consultar | |
| C5-PB-XX-PI | PI | Consultar |
Conexiones
- Rosca UNF: P y T 1 1/16", A y B 3/4"
- Rosca NPT: P y T 3/4", A y B 1/2"
Código de pedido
[1] - PB - [2] - [3] - [4]
1Tamaño nominal
- C3
- Cetop 3 - TN 6
- C5
- Cetop 5 - TN 10
2Material
- AL
- Aluminio
- AC
- Acero
3Localización de puertos
- PL
- Puertos laterales
- PI
- Puertos inferiores
4Tipo de rosca
UNF · NPT
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Tabla de pedido y/o dimensiones presente solo como imagen en el PDF; leída visualmente.
- Las dimensiones de Cetop 5 figuran solo en el plano (sin tabla); no se extrajeron.
- Los códigos C5-PB-XX-PL / C5-PB-XX-PI se construyeron por analogía con los de Cetop 3 y Cetop 7; 'XX' corresponde al material (AL/AC).
