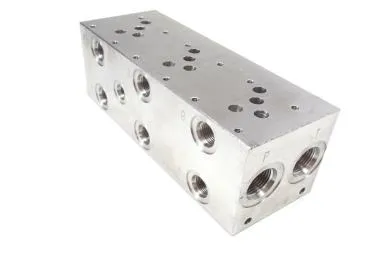

Bloques manifold Cetop 3 y Cetop 5
Serie C3-MF / C5-MF
Bloques manifold de 1 a 8 estaciones para válvulas Cetop 3 (TN 6) y Cetop 5 (TN 10), con conexiones internas en paralelo, en aluminio o acero.
- Conexiones internas en paralelo
- De 1 a 8 estaciones
- Material: aluminio o acero
- Rosca UNF o NPT
- Cetop 3: caudal nominal 70 l/min, caudal máximo 115 l/min
- Cetop 5: caudal nominal 110 l/min, caudal máximo 200 l/min
Variantes y especificaciones
| N.º de parte | Tamaño | Tamaño nominal | Nro. de estaciones | Cota Amm | Peso aluminiokg | Peso acerokg | Caudal nominall/min | Caudal máximol/min | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| C3-MF-1 | Cetop 3 | TN 6 | 1 | 54 | 1 | 2 | 70 | 115 | Consultar | |
| C3-MF-2 | Cetop 3 | TN 6 | 2 | 108 | 2 | 4 | 70 | 115 | Consultar | |
| C3-MF-3 | Cetop 3 | TN 6 | 3 | 162,1 | 3 | 6 | 70 | 115 | Consultar | |
| C3-MF-4 | Cetop 3 | TN 6 | 4 | 215,9 | 4 | 8 | 70 | 115 | Consultar | |
| C3-MF-5 | Cetop 3 | TN 6 | 5 | 270 | 4 | 10 | 70 | 115 | Consultar | |
| C3-MF-6 | Cetop 3 | TN 6 | 6 | 323,9 | 5 | 12 | 70 | 115 | Consultar | |
| C3-MF-7 | Cetop 3 | TN 6 | 7 | 378 | 5 | 14 | 70 | 115 | Consultar | |
| C3-MF-8 | Cetop 3 | TN 6 | 8 | 431,8 | 6 | 15 | 70 | 115 | Consultar | |
| C5-MF-1 | Cetop 5 | TN 10 | 1 | 82,6 | 2 | 4 | 110 | 200 | Consultar | |
| C5-MF-2 | Cetop 5 | TN 10 | 2 | 165,1 | 4 | 8 | 110 | 200 | Consultar | |
| C5-MF-3 | Cetop 5 | TN 10 | 3 | 247,7 | 5 | — | 110 | 200 | Consultar | |
| C5-MF-4 | Cetop 5 | TN 10 | 4 | 330,2 | 7 | 15 | 110 | 200 | Consultar | |
| C5-MF-5 | Cetop 5 | TN 10 | 5 | 412,8 | 8 | 20 | 110 | 200 | Consultar | |
| C5-MF-6 | Cetop 5 | TN 10 | 6 | 495,3 | 10 | 23 | 110 | 200 | Consultar | |
| C5-MF-7 | Cetop 5 | TN 10 | 7 | 577,9 | 11 | 27 | 110 | 200 | Consultar | |
| C5-MF-8 | Cetop 5 | TN 10 | 8 | 660,4 | 12 | 31 | 110 | 200 | Consultar |
Conexiones
- Cetop 3, rosca UNF: P y T 7/8", A y B 3/4", GA 9/16"
- Cetop 3, rosca NPT: P y T 1/2", A y B 3/8", GA 1/4"
- Cetop 5, rosca UNF: P y T 1 1/16", A y B 3/4", GA 9/16"
- Cetop 5, rosca NPT: P y T 3/4", A y B 1/2", GA 1/4"
Código de pedido
[1] - MF - [2] - [3] - [4]
1Tamaño nominal
- C3
- Cetop 3 - TN 6
- C5
- Cetop 5 - TN 10
2Material
- AL
- Aluminio
- AC
- Acero
3Cantidad de estaciones
- 1 a 8
- 1 a 8 estaciones
4Tipo de rosca
UNF · NPT
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Tabla de pedido y/o dimensiones presente solo como imagen en el PDF; leída visualmente.
- Ejemplo de pedido impreso: C3 MF AL 1 UNF.
- Peso en acero del manifold Cetop 5 de 3 estaciones: impreso '123' kg (probable errata, entre 8 y 15 kg en las estaciones vecinas); se dejó null.
- Los códigos de variante (C3-MF-n) se construyeron con tamaño y cantidad de estaciones; el código completo de pedido incluye material y rosca.
