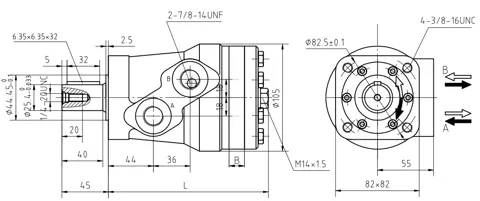

Motor orbital Thoth BMR

Thoth · Serie BMR

Motor orbital de cilindrada constante, 50 a 400 cc/rev, hasta 140 bar.

Cilindrada constante
Presiones hasta 140 bar
Desplazamiento de 50 a 400 cc/rev

Aplicaciones: Ventiladores · Máquinas agrícolas · Máquinas herramientas · Cintas transportadoras y sinfines

Variantes y especificaciones

Variantes de Motor orbital Thoth BMR
N.º de parte	Cilindradacc/rev	Velocidad máx. cont.rpm	Torque máx. cont.Nm	Torque máx. int.Nm	Potencia máx. cont.kW	Potencia máx. int.kW	Presión máx. cont.bar	Presión máx. int.bar	Caudal máx. cont.l/min	Cota Bmm	Disponibilidad
BMR-50	51,7	775	93	118	7	8,5	140	175	40	9	Consultar
BMR-80	80,5	750	152	189	10	13	140	175	60	14	Consultar
BMR-100	100,5	600	194	236	10	13	140	175	60	17,5	Consultar
BMR-125	126,3	475	237	296	10	13	140	175	60	22	Consultar
BMR-160	160,8	375	310	378	10	13	140	175	60	28	Consultar
BMR-200	200,9	300	369	450	8	11	140	175	60	35	Consultar
BMR-250	252,6	240	380	470	6	10	110	140	60	44	Consultar
BMR-315	321,5	190	380	470	5	9	90	110	60	56	Consultar
BMR-400	401,9	160	380	470	4	8	70	90	60	70	Consultar

Ejes

P33: Cilíndrico con chaveta, 1"
P41: Cilíndrico con chaveta, 25 mm
H33: Estriado, 6 estrías

Bridas de montaje

A2: Brida SAE A, 2 fijaciones
C1: Brida cuadrada

Conexiones

Y10: R 1/2 BSP
Y5: R 7/8 UNF

Código de pedido

BMR - [1] - [2] - [3] - [4]

1Cilindrada

50 · 80 · 100 · 125 · 160 · 200 · 250 · 315 · 400

2Tipo de eje

P33: Cilíndrico con chaveta, 1"
P41: Cilíndrico con chaveta, 25 mm
H33: Estriado, 6 estrías

3Brida de montaje

A2: Brida SAE A, 2 fijaciones
C1: Brida cuadrada

4Conexiones

Y10: R 1/2 BSP
Y5: R 7/8 UNF

Observaciones sobre la ficha (1)

Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.

Torque convertido de daNm (impreso) a Nm (x10).
