Motor orbital Thoth BM5

Thoth · Serie BM5

Motor orbital de cilindrada constante, 315 a 630 cc/rev, hasta 220 bar.

Cilindrada constante
Presiones hasta 220 bar
Desplazamiento de 315 a 630 cc/rev

Aplicaciones: Máquinas herramientas · Máquinas agrícolas · Cintas transportadoras y sinfines · Maquinaria vial · Vehículos especiales · Industria alimenticia

Variantes y especificaciones

Variantes de Motor orbital Thoth BM5
N.º de parte	Cilindradacc/rev	Velocidad máx. cont.rpm	Torque máx. cont.Nm	Torque máx. int.Nm	Potencia máx. cont.kW	Potencia máx. int.kW	Presión máx. cont.bar	Presión máx. int.bar	Caudal máx. cont.l/min	Cota Bmm	Disponibilidad
BM5-315	314,9	475	873	1.119	32	38,2	200	240	150	19	Consultar
BM5-400	399,7	375	1.108	1.440	32	38,2	200	240	150	26	Consultar
BM5-500	496,6	300	1.385	1.783	32	38,2	200	240	150	34	Consultar
BM5-630	617,8	238	1.570	1.950	32	38,2	180	210	150	44	Consultar
BM5-800	787,4	187	1.770	2.122	32	38,2	160	180	150	58	Consultar

Ejes

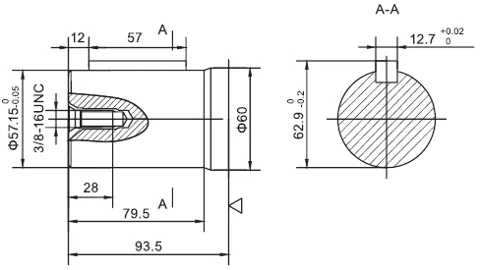

P12: Cilíndrico con chaveta, 2" 1/4

Bridas de montaje

A: Brida ISO, 160 mm x 4

Conexiones

Y8: R 1" 5/16 UNF

Código de pedido

BM5 - [1] - [2] - [3] - [4]

1Cilindrada

315 · 400 · 500 · 630

2Tipo de eje

P12: Cilíndrico con chaveta, 2" 1/4

3Brida de montaje

A: Brida ISO, 160 mm x 4

4Conexiones

Y8: R 1" 5/16 UNF

Observaciones sobre la ficha (3)

Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.

Torque convertido de daNm (impreso) a Nm (x10).
La tabla de características incluye el modelo 800, pero el texto (315 a 630 cc/rev) y el código de pedido solo listan 315, 400, 500 y 630.
El texto indica 'hasta 220 bar' mientras que la tabla indica 200 bar cont. / 240 bar int. como máximo; se respetan ambos valores tal como están impresos.
