Motor orbital Thoth BM4W (brida tipo rueda)

Thoth · Serie BM4W

Motor orbital de cilindrada constante con brida tipo rueda y eje cónico, para traslación de vehículos medianos, 160 a 500 cc/rev.

Cilindrada constante
Presiones hasta 220 bar
Desplazamiento desde 160 cc/rev hasta 500 cc/rev

Aplicaciones: Traslación de vehículos medianos

Variantes y especificaciones

Variantes de Motor orbital Thoth BM4W (brida tipo rueda)
N.º de parte	Cilindradacc/rev	Velocidad máx.rpm	Torque máx. cont.Nm	Torque máx. int.Nm	Potencia máx. cont.kW	Potencia máx. int.kW	Presión máx. cont.bar	Presión máx. int.bar	Caudal máx. cont.l/min	Bmm	Disponibilidad
BM4W-160	158,8	625	450	—	20,1	24	200	240	100	12	Consultar
BM4W-200	200,8	500	561	—	25,2	30	200	240	100	16,5	Consultar
BM4W-250	252,2	400	710	—	25,2	30	200	240	100	22	Consultar
BM4W-315	317,5	312	902	1.143	25,2	30	200	240	100	29	Consultar
BM4W-400	401,6	250	1.008	1.255	22	25,6	180	210	100	38	Consultar
BM4W-500	535,3	175	1.121	1.377	21	23,77	160	180	100	56,5	Consultar

Ejes

Z2: Cónico con chaveta

Bridas de montaje

A: Brida tipo rueda

Conexiones

Y10: R 1 1/16" UNF

Código de pedido

BM4W - [1] - [2] - [3] - [4]

1Cilindrada

160 · 200 · 250 · 315 · 400 · 500

2Tipo de eje

Z2: Cónico con chaveta

3Brida de montaje

A: Brida tipo rueda

4Conexiones

Y10: R 1 1/16" UNF

Observaciones sobre la ficha (3)

Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.

Torque convertido de daNm (impreso) a Nm (×10).
Torque intermitente en null para BM4W-160, BM4W-200 y BM4W-250: la hoja imprime 559 / 714 / 883 daNm (tamaños 160 / 200 / 250), valores incoherentes con el resto de la tabla (probablemente falta la coma decimal: 55,9 / 71,4 / 88,3 daNm). No se corrigió ni se cargó el número; verificar con el fabricante.

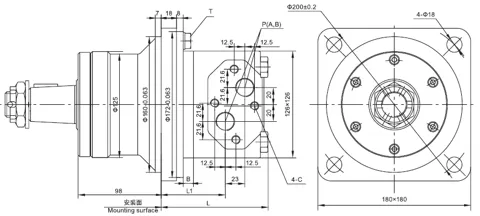

Dimensiones de montajes y ejes no extraídas (L y L1 no figuran tabuladas en la hoja).
