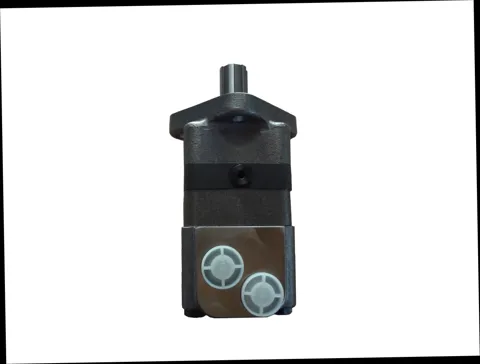

Motor orbital Thoth BM3Y
Thoth · Serie BM3Y
Motor orbital de cilindrada constante, 125 a 400 cc/rev, hasta 205 bar continuos.
- Cilindrada constante
- Presiones hasta 190 bar
- Desplazamiento desde 125 cc/rev hasta 400 cc/rev
Aplicaciones: Transmisiones · Máquinas agrícolas · Máquinas herramientas · Cintas transportadoras · Sinfines · Vehículos especiales
Variantes y especificaciones
| N.º de parte | Cilindradacc/rev | Velocidad máx.rpm | Torque máx. cont.Nm | Torque máx. int.Nm | Potencia máx. cont.kW | Potencia máx. int.kW | Presión máx. cont.bar | Presión máx. int.bar | Caudal máx. cont.l/min | Bmm | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BM3Y-125 | 126,3 | 590 | 355 | 459 | 18 | 20 | 205 | 275 | 75 | 19 | Consultar | |
| BM3Y-160 | 160,8 | 465 | 451 | 559 | 18 | 20 | 205 | 260 | 75 | 25 | Consultar | |
| BM3Y-200 | 200,9 | 370 | 564 | 672 | 18 | 20 | 205 | 250 | 75 | 32 | Consultar | |
| BM3Y-250 | 252,6 | 295 | 684 | 845 | 18 | 20 | 200 | 250 | 75 | 41 | Consultar | |
| BM3Y-315 | 321,5 | 230 | 870 | 1.032 | 17 | 18 | 200 | 240 | 75 | 53 | Consultar | |
| BM3Y-400 | 401,9 | 185 | 813 | 1.021 | 11 | 13 | 155 | 190 | 75 | 67 | Consultar |
Ejes
- H1: Estriado, Z6 30 mm
- H5: Estriado, Z6 1"
- H3: Estriado, Z6 toma de fuerza (según DIN 9611)
- K3: Estriado, Z14 1 1/4"
- P3: Cilíndrico con chaveta 1"
- P5: Cilíndrico con chaveta 1 1/4"
Bridas de montaje
- A: Brida SAE A, 4 fijaciones
- A4: Toma magneto
Conexiones
- Y5: R 7/8 UNF
- Y15: R 7/8 UNF + 4 tornillos
- Y10: R 1/2 BSP
Código de pedido
BM3Y - [1] - [2] - [3] - [4]
1Cilindrada
125 · 160 · 200 · 250 · 315 · 400
2Tipo de eje
- H1
- Estriado, Z6 30 mm
- H5
- Estriado, Z6 1"
- H3
- Estriado, Z6 toma de fuerza (según DIN 9611)
- K3
- Estriado, Z14 1 1/4"
- P3
- Cilíndrico con chaveta 1"
- P5
- Cilíndrico con chaveta 1 1/4"
3Brida de montaje
- A
- Brida SAE A, 4 fijaciones
- A4
- Toma magneto
4Conexiones
- Y5
- R 7/8 UNF
- Y15
- R 7/8 UNF + 4 tornillos
- Y10
- R 1/2 BSP
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Torque convertido de daNm (impreso) a Nm (×10).
- El encabezado dice 'presiones hasta 190 bar' pero la tabla indica hasta 205 bar continuos / 275 bar intermitentes; se transcribió la tabla.
- Dimensiones de montajes y ejes no extraídas (L y L1 no figuran tabuladas en la hoja).
