Motor orbital Thoth BM3W (brida tipo rueda)

Thoth · Serie BM3W

Motor orbital de cilindrada constante con brida tipo rueda y eje cónico, para traslación de vehículos medianos, 125 a 400 cc/rev.

Cilindrada constante
Presiones hasta 190 bar
Desplazamiento desde 125 cc/rev hasta 400 cc/rev

Aplicaciones: Traslación de vehículos medianos

Variantes y especificaciones

Variantes de Motor orbital Thoth BM3W (brida tipo rueda)
N.º de parte	Cilindradacc/rev	Velocidad máx.rpm	Torque máx. cont.Nm	Torque máx. int.Nm	Potencia máx. cont.kW	Potencia máx. int.kW	Presión máx. cont.bar	Presión máx. int.bar	Caudal máx. cont.l/min	Bmm	Disponibilidad
BM3W-125	126,3	590	355	459	18	20	205	275	75	19	Consultar
BM3W-160	160,8	465	451	559	18	20	205	260	75	25	Consultar
BM3W-200	200,9	370	564	672	18	20	205	250	75	32	Consultar
BM3W-250	252,6	295	684	845	18	20	200	250	75	41	Consultar
BM3W-315	321,5	230	870	1.032	17	18	200	240	75	53	Consultar
BM3W-400	401,9	185	813	1.021	11	13	155	190	75	67	Consultar

Ejes

Z: Cónico con chaveta

Bridas de montaje

A: Brida tipo rueda

Conexiones

Y5: R 7/8 UNF

Código de pedido

BM3W - [1] - [2] - [3] - [4]

1Cilindrada

80 · 100 · 125 · 160 · 200 · 250 · 315 · 400

2Tipo de eje

Z: Cónico con chaveta

3Brida de montaje

A: Brida tipo rueda

4Conexiones

Y5: R 7/8 UNF

Observaciones sobre la ficha (5)

Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.

Torque convertido de daNm (impreso) a Nm (×10).
La hoja titula el modelo y la tabla como 'BM3YW', pero el código de pedido usa 'BM3W'; se usó BM3W para los códigos.
El código de pedido lista cilindradas 80 y 100, pero la tabla de características solo cubre 125 a 400 cc/rev; no se crearon variantes para 80 y 100.
El encabezado dice 'presiones hasta 190 bar' pero la tabla indica hasta 205 bar continuos / 275 bar intermitentes; se transcribió la tabla.

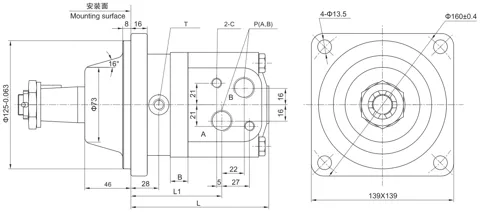

Dimensiones de montajes y ejes no extraídas (L y L1 no figuran tabuladas en la hoja).
