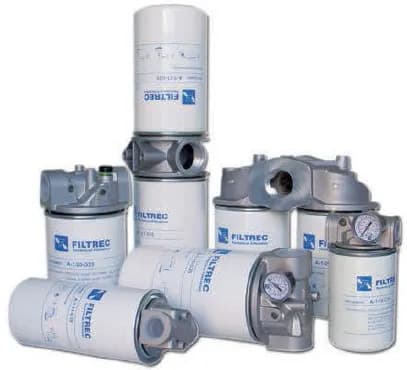

Filtro en línea de succión y retorno spin-on Filtrec F-CRC
Filtrec · Serie F-CRC
Filtro spin-on para línea de succión o retorno, presión de trabajo 12 bar, caudales de hasta 300 l/min.
- Presión de trabajo 12 bar
- Presión de rotura 20 bar
- Presión de by-pass en retorno 1,7 bar
- Presión de by-pass en succión 0,25 bar
- Caudales de hasta 300 l/min
- Temperatura de trabajo -25 °C a +120 °C
- Cabezal de aluminio y cartucho de acero
Variantes y especificaciones
| N.º de parte | Rosca ABSP | Caudal (Δp=0,1 bar, 10 µm)l/min | H1mm | L1mm | R (extracción del elemento)mm | Pesokg | Elemento | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|
| F-CRC-10 | 3/4" BSP | 35 | 192 | 95 | 20 | 1,3 | F-CRE-10 | Consultar | |
| F-CRC-11 | 3/4" BSP | 65 | 257 | 95 | 20 | 1,5 | F-CRE-11 | Consultar | |
| F-CRC-20 | 1 1/4" BSP | 130 | 249 | 133 | 40 | 1,9 | F-CRE-20 | Consultar | |
| F-CRC-21 | 1 1/4" BSP | 160 | 295 | 133 | 40 | 2,2 | F-CRE-21 | Consultar | |
| F-CRC-30 | 1 1/2" BSP | 260 | 218 | 140 | 40 | 3,6 | 2 x F-CRE-20 | Consultar | |
| F-CRC-31 | 1 1/2" BSP | 320 | 264 | 140 | 40 | 3,9 | 2 x F-CRE-21 | Consultar | |
| F-CRC-40 | 1 1/2" BSP | 260 | 267 | 132 | 40 | 5 | 2 x F-CRE-20 | Consultar | |
| F-CRC-41 | 1 1/2" BSP | 320 | 313 | 132 | 40 | 5,3 | 2 x F-CRE-21 | Consultar |
Código de pedido
F-CRC - [1] - [2] - [3]
1Retorno o succión (by-pass)
- R
- Retorno
- S
- Succión
2Tamaño nominal
10/11 · 20/21 · 30/31 · 40/41
3Accesorio (indicador)
- 000
- Sin indicador
- R2
- Manómetro electrónico, normal abierto
- R3
- Manómetro electrónico, normal cerrado
- R7
- Mano-vacuómetro visual (-1 a 5 bar), conexión trasera
- R9
- Manómetro visual (1 a 4 bar), conexión trasera
- S1
- Vacuómetro visual (-1 a 0 bar), conexión trasera
- S2
- Vacuómetro electrónico, normal abierto
- S3
- Vacuómetro electrónico, normal cerrado
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Caudal indicado con Δp = 0,1 bar y filtración de 10 µm.
- Celdas combinadas en la tabla: A, L1 y R se comparten entre tamaños; R = 40 mm se interpretó como común a los tamaños 20 a 41.
- El código de pedido del cabezal usa el tamaño nominal como par (10/11, 20/21, 30/31, 40/41).
