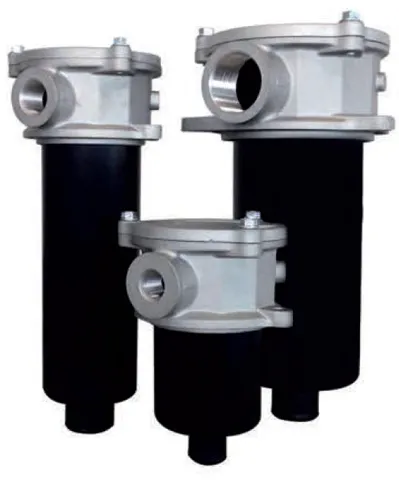

Filtro de retorno sumergido Filtrec F-SM
Filtrec · Serie F-SM
Filtro de retorno sumergido para montaje sobre tanque, presión máxima de trabajo 8 bar, caudales de 25 a 240 l/min.
- Presión máxima de trabajo 8 bar
- Presión de rotura 16 bar
- Presión de by-pass 1,7 bar
- Cabezal de aluminio
- Porta-elemento de plástico
Variantes y especificaciones
| N.º de parte | Rosca ABSP | Caudal (Δp=0,2 bar, 10 µm)l/min | B1mm | D3mm | H1mm | H2mm | M (fijación) | R (extracción del elemento)mm | Pesokg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F-SM-10 | 1/2" | 25 | 89 | 67 | 82 | 60 | M6 | 150 | 0,5 | Consultar | |
| F-SM-22 | 1" | 60 | 115 | 87 | 151 | 73 | M8 | 230 | 0,9 | Consultar | |
| F-SM-40 | 1 1/4" | 150 | 175 | 129 | 241 | 90 | M10 | 320 | 2,1 | Consultar | |
| F-SM-50 | 1 1/4" | 150 | 220 | 174 | 181 | 105 | M10 | 270 | 3,2 | Consultar | |
| F-SM-60 | 1 1/2" | 180 | 220 | 174 | 240 | 105 | M10 | 340 | 3,6 | Consultar | |
| F-SM-64 | 1 1/2" | 240 | 220 | 174 | 289 | 105 | M10 | 380 | 4,2 | Consultar |
Código de pedido
F-SM - [1] - [2] - [3]
1Tamaño nominal
10 · 22 · 40 · 50 · 60 · 64
2Filtración
- 10
- Celulosa 10 µm
- 25
- Celulosa 25 µm
3Accesorio (indicador)
- 000
- Sin indicador
- R2
- Manómetro electrónico, normal abierto
- R3
- Manómetro electrónico, normal cerrado
- R7
- Mano-vacuómetro visual (-1 a 5 bar), conexión trasera
- R9
- Manómetro visual (1 a 4 bar), conexión trasera
- R10
- Manómetro visual (1 a 4 bar), conexión inferior
Observaciones sobre la ficha (2)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Elemento de repuesto: F-SME - [tamaño nominal] - [filtración].
- Caudal indicado con Δp = 0,2 bar y filtración de 10 µm.
