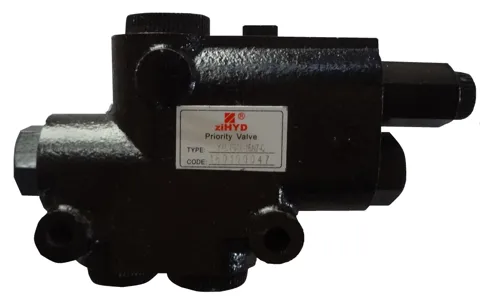

Válvula prioritaria Thoth DYXL / YXL
Thoth · Serie DYXL / YXL
Válvula prioritaria para montaje en línea, señal dinámica (DYXL) o estática (YXL), caudales de 80, 160 y 250 l/min, hasta 200 bar.
- Para montaje en línea
- Para presión dinámica y estática
- Presiones hasta 200 bar
- Caudal: 80, 160 y 250 l/min
Variantes y especificaciones
| N.º de parte | Caudall/min | Control de presión en resortebar | Máx. presión en puertos P / EFbar | Máx. presión en puertos CF / LSbar | Pesokg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|
| YXL-F80 | 80 | 7 | 200 | 160 | 2,6 | Consultar | |
| YXL-F160 | 160 | 7 | 200 | 160 | 4,1 | Consultar | |
| YXL-F250 | 250 | 7 | 200 | 160 | 5,4 | Consultar |
Conexiones
- C: Roscas UNF
- F: Bridado
- L: Roscado
Código de pedido
[1]YXL-F[2][3]-[4]-[5]-[6]-[7]
1Tipo de señal
- Vacío: estática
- D
- Dinámica
2Caudal
80 · 160 · 250
3Tipo de conexión
- F
- Bridado
- L
- Roscado
4Control de presión
- 16
- Válvula de alivio a 160 bar
- NN
- Sin válvula de alivio
5Tipo de control
- N
- Interno
6Control de presión en resorte
- 7
- 70 bar
- 10
- 100 bar
7Conexiones
- C
- Roscas UNF
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Discrepancia en la hoja: la tabla de características indica 'Control de presión en resorte' = 7 (bar), mientras que el código de pedido describe '-7' como '70 bar' y '-10' como '100 bar'. Se dejó cada valor tal como está impreso; verificar con el fabricante.
- Los planos de montaje muestran las ejecuciones D/YXL-F80L, D/YXL-F160L, D/YXL-F250F y D/YXL-F250L.
- La plantilla del código de pedido se reconstruyó a partir del recuadro impreso ('[1] YXL -F [2]...[7]') y de los nombres de los planos; los separadores entre posiciones 3 a 7 no son inequívocos.
