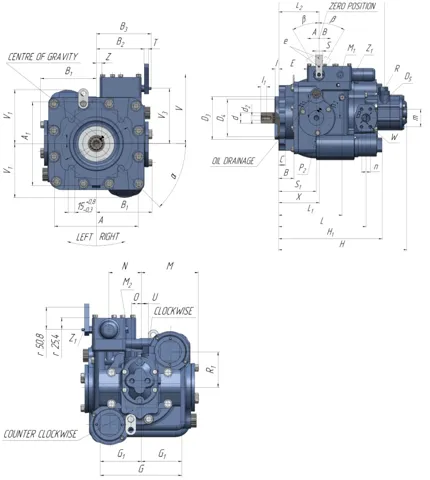

Bomba de pistones axiales Sauer Danfoss Serie 20
Sauer Danfoss · Serie 20
Bomba variable de pistones axiales para circuito cerrado, 33 a 333 cc/rev, presión de trabajo 420 bar.
- Circuito cerrado
- Bomba variable de pistones axiales para circuitos cerrados
- Presiones hasta 420 bar
- Desplazamientos de 33 a 333 cc/rev
- Posibilidad de montaje de unidades múltiples (tándem)
Variantes y especificaciones
| N.º de parte | Cilindradacc/rev | Velocidad máx. de trabajorpm | Presión de trabajobar | Presión de picobar | Puertos A y B | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|
| S20-20 | 33,3 | 3.500 | 420 | 460 | Brida SAE 3000 PSI, 4 bulones 3/8" UNF | Consultar | |
| S20-21 | 51,8 | 3.400 | 420 | 460 | Brida SAE 3000 PSI, 4 bulones 3/8" UNF | Consultar | |
| S20-22 | 69,8 | 3.200 | 420 | 460 | Brida SAE 3000 PSI, 4 bulones 3/8" UNF | Consultar | |
| S20-23 | 89 | 2.900 | 420 | 460 | Brida SAE 3000 PSI, 4 bulones 3/8" UNF | Consultar | |
| S20-24 | 118,7 | 2.700 | 420 | 460 | Brida SAE 3000 PSI, 4 bulones 3/8" UNF | Consultar | |
| S20-25 | 165,8 | 2.400 | 420 | 460 | Brida SAE 6000 PSI, 4 bulones 5/8" UNF | Consultar | |
| S20-26 | 227,3 | 2.100 | 420 | 460 | Brida SAE 6000 PSI, 4 bulones 5/8" UNF | Consultar | |
| S20-27 | 333,7 | 1.900 | 420 | 460 | Brida SAE 6000 PSI, 4 bulones 5/8" UNF | Consultar |
Conexiones
- Puertos A y B, tamaños 20 a 24: brida SAE 3000 PSI, 4 bulones 3/8" UNF
- Puertos A y B, tamaños 25 a 27: brida SAE 6000 PSI, 4 bulones 5/8" UNF
- Puertos M1, M2, Z2: 7/16-20 UNF-2B (todos los tamaños)
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Códigos de variante armados como S20-<tamaño> (la hoja solo imprime 'Serie 20' y los tamaños 20 a 27).
- Tablas de dimensiones generales (A ... n) no extraídas.
- Puertos P1,2 y R: la tabla tiene celdas combinadas cuya asignación por tamaño no es inequívoca (valores impresos: 7/8-14 UNF-2B, 1 5/16-12 UN-2B, 1 7/8-12 UNF-2B, brida SAE 3000 psi 1-1/4" con 4 bulones 7/16" UNF); no se extrajeron.
