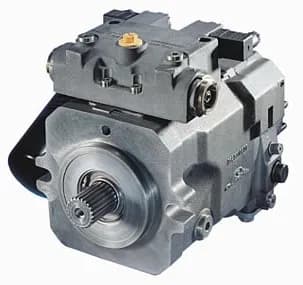

Bomba de pistones variable Linde HPV
Linde · Serie HPV-02
Bomba variable de pistones axiales para circuito cerrado, 55 a 280 cc/rev, presión de trabajo 250 bar.
- Circuito cerrado
- Bomba doble variable de pistones axiales para circuitos cerrados
- Presiones hasta 420 bar
- Desplazamientos de 55 a 135 cc/rev
- Tipo de mando: mecánico, hidráulico, eléctrico
- Modos de accionamiento: M1 - Manual, H1 - Hidráulico, H1P - Hidráulico con cut-off, E1 - Eléctrico, E1P - Eléctrico con cut-off, E2 - Eléctrico con función adicional de seguridad, CA - Hidráulico dependiente de la velocidad, CA - Hidráulico con función adicional de seguridad
Variantes y especificaciones
| N.º de parte | Cilindradacc/rev | Caudal máx. (a rpm máx.)l/min | Velocidad máx. de trabajorpm | Torque de entradaNm | Presión de trabajobar | Presión de picobar | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|
| HPV-55 | 54,8 | 181 | 3.300 | 220 | 250 | 500 | Consultar | |
| HPV-75 | 75,9 | 235 | 3.100 | 305 | 250 | 500 | Consultar | |
| HPV-105 | 105 | 305 | 2.900 | 420 | 250 | 500 | Consultar | |
| HPV-135 | 135,6 | 366 | 2.700 | 540 | 250 | 500 | Consultar | |
| HPV-165 | — | — | — | — | — | — | Consultar | |
| HPV-210 | 210 | 483 | 2.300 | 840 | 250 | 500 | Consultar | |
| HPV-280 | 280 | 560 | 2.000 | 1.115 | 250 | 500 | Consultar |
Ejes
- Z21, D 34,51 mm, L 39,5 mm, tipo 1: HPV 55, 75
- Z23, D 37,68 mm, L 38,5 mm, tipo 1: HPV 105
- Z27, D 44,05 mm, L 62 mm, tipo 1: HPV 135, 210
- Z33, D 53,57 mm, L 58 mm, tipo 1: HPV 280
- Z14, D 31,22 mm, L 30 mm, tipo 2: HPV 55, 75, 105
- Z17, D 37,68 mm, L 30 mm, tipo 2: HPV 105, 135
- Z13, D 43,71 mm, L 50 mm, tipo 2: HPV 135
- Z15, D 50,06 mm, L 58 mm, tipo 1: HPV 210
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- HPV 165: la hoja indica '(*) En desarrollo' y no publica valores; todas sus specs quedan en null.
- Tablas de dimensiones de montaje (B1...L3) y de conexionado (A, B, D) no extraídas.
- El encabezado indica 'hasta 420 bar' y 'hasta 135 cc/rev' pero la tabla lista presión de trabajo 250 bar, pico 500 bar y tamaños hasta 280; se respetó la tabla.
- La hoja repite el código CA para dos modos de accionamiento distintos (tal como está impreso).
