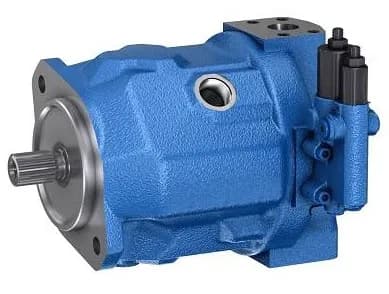

Bomba de pistones Rexroth A10VO serie 30/31
Rexroth · Serie A10VO Serie 30/31
Bomba variable de pistones axiales para circuito abierto, 18 a 140 cc/rev, presión de trabajo hasta 280 bar.
- Desplazamiento variable
- Circuito abierto
- Series 30, 31, 32
- Bomba variable de pistones axiales para circuitos abiertos
- Presiones hasta 280 bar
- Desplazamientos desde 18 cc/rev hasta 140 cc/rev
- Posibilidad de montaje de bombas adicionales
- Control: variación de dos puntos de mando directo
- Control: regulador de presión
- Control: regulador de presión de mando remoto
- Control: regulador de presión, caudal y potencia
- Montaje auxiliar K01: SAE A, Z9 5/8" (TN 18/28/45/71/100/140)
- Montaje auxiliar K52: SAE AA, Z11 3/4" (TN 18/28/45/71/100/140)
- Montaje auxiliar K68: SAE B, Z13 7/8" (TN 28/45/71/100/140)
- Montaje auxiliar K04: SAE BB, Z15 1" (TN 45/71/100/140)
- Montaje auxiliar K07: SAE C, Z14 1 1/4" (TN 71/100/140)
- Montaje auxiliar K24: SAE CC, Z17 1 1/2" (TN 100/140)
- Montaje auxiliar K17: SAE D, Z13 1 3/4" (TN 140)
Variantes y especificaciones
| N.º de parte | Cilindradacc/rev | Caudal máximol/min | Velocidad máximarpm | Presión de trabajobar | Presión máximabar | Par máximoNm | Potencia máximakW | Peso aproximadokg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|
| A10VO-18-S31 | 18 | 59 | 3.300 | 250 | 315 | 71 | 25 | 11,5 | Consultar | |
| A10VO-28-S31 | 28 | 84 | 3.000 | 280 | 350 | 125 | 39 | 15 | Consultar | |
| A10VO-45-S31 | 45 | 117 | 2.600 | 280 | 350 | 200 | 55 | 21 | Consultar | |
| A10VO-71-S31 | 71 | 156 | 2.200 | 280 | 350 | 316 | 73 | 33 | Consultar | |
| A10VO-100-S31 | 100 | 200 | 2.000 | 280 | 350 | 445 | 93 | 45 | Consultar | |
| A10VO-140-S31 | 140 | 252 | 1.800 | 280 | 350 | 623 | 118 | 60 | Consultar |
Ejes
- Estriado Z9 5/8" (TN 18)
- Cilíndrico 18 mm (TN 18/28)
- Estriado Z11 3/4" (TN 18/28)
- Cilíndrico 22 mm (TN 28)
- Cilíndrico 7/8" (TN 28)
- Estriado Z13 7/8" (TN 28/45)
- Cilíndrico 25 mm (TN 45)
- Cilíndrico 1" (TN 45)
- Estriado Z15 1" (TN 45)
- Cilíndrico 1 1/4" (TN 71)
- Cilíndrico 32 mm (TN 71)
- Estriado Z14 1 1/4" (TN 71/100)
- Cilíndrico 1 1/2" (TN 100)
- Estriado Z17 1 1/2" (TN 100)
- Cilíndrico 40 mm (TN 100)
- Estriado Z13 1 3/4" (TN 140)
- Cilíndrico 45 mm (TN 140)
Bridas de montaje
- A: ISO (TN 18: centrado 80 mm; TN 28/45: 100 mm; TN 71/100: 125 mm; TN 140: 180 mm)
- C: SAE A (TN 18)
- C: SAE B (TN 28/45)
- C: SAE C (TN 71/100)
- C: SAE D (TN 140)
Conexiones
- TN 18: entrada brida D=25 (A=26,2 B=52,4), salida D=20 (A=22,2 B=47,6) mm
- TN 28: entrada brida D=32 (A=32,2 B=58,7), salida D=20 (A=22,2 B=47,6) mm
- TN 45: entrada brida D=40 (A=35,7 B=69,9), salida D=25 (A=26,2 B=52,4) mm
- TN 71: entrada brida D=50 (A=42,9 B=77,8), salida D=25 (A=26,2 B=52,4) mm
- TN 100: entrada brida D=60 (A=50,8 B=88,9), salida D=32 (A=31,8 B=66,7) mm
- TN 140: entrada brida D=63 (A=50,8 B=88,9), salida D=32 (A=31,8 B=66,7) mm
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Los códigos de variante llevan el sufijo -S31 para distinguirlos de la A10VO serie 52/53 (mismos tamaños 18/28/45).
- Los ejes figuran solo como rótulos de planos ('Z9 5/8"', '18mm', etc.); la clasificación estriado (Z) / cilíndrico es interpretación del rótulo.
- Los diámetros de centrado ISO citados en flangeOptions corresponden a la columna D de la tabla de montaje (interpretación de la cota D como centrado); el resto de la tabla de dimensiones de montaje (A/B/C) no fue extraído.
