Bomba de pistones Eaton 70122 / 70422 / 70423 / 70523
Eaton · Serie 70122 / 70422 / 70423 / 70523
Bomba variable de pistones axiales para circuito abierto, serie media, 19 a 69 cc/rev, presión de trabajo 210 bar.
- Serie media
- Circuito abierto
- Bomba variable de pistones axiales para circuitos abiertos
- Presiones hasta 210 bar
- Desplazamientos desde 19 cc/rev hasta 69 cc/rev
- Control: compensador de presión
- Control: compensador de presión y caudal (Load Sensing)
Variantes y especificaciones
| N.º de parte | Cilindradacc/rev | Caudal máximol/min | Velocidad máximarpm | Presión de trabajobar | Presión de picobar | Peso aproximadokg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|
| 70122 | 19 | 41,6 | 2.500 | 210 | 275 | 8 | Consultar | |
| 70422 | 38 | 98,4 | 2.700 | 210 | 275 | 12,3 | Consultar | |
| 70423 | 45 | 125 | 3.000 | 210 | 265 | 11,8 | Consultar | |
| 70523 | 69 | 159 | 2.500 | 210 | 310 | 35,4 | Consultar |
Ejes
- Eje cilíndrico 3/4" (70122)
- Eje cilíndrico 7/8" (70122, 70422, 70423)
- Eje estriado Z13 7/8" (70122, 70422, 70423)
- Eje cilíndrico 1" (70422, 70423)
- Eje estriado Z15 1" (70422, 70423)
- Eje cilíndrico 1-7/8" (70523)
- Eje cilíndrico 1" (70523)
Bridas de montaje
- SAE A, 2 fijaciones (70122)
- SAE B, 2 fijaciones (70422 / 70423)
- SAE C, 2/4 fijaciones (70523)
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- El eje Z13 7/8" figura rotulado como 'Eje Cilíndrico Z13 7/8"' pero el plano muestra un estriado de 13 dientes; se listó como estriado.
- Para el 70523 los rótulos de ejes parecen inconsistentes con los planos: el 'Eje Cilíndrico 1-7/8"' está acotado con diámetro 31,72 mm (1.249") y el 'Eje Cilíndrico 1"' se dibuja como estriado de 14 dientes, diámetro 31,75 mm (1.25"). Se dejaron los rótulos como están impresos; verificar.

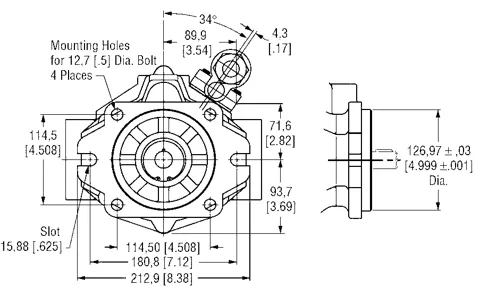

- Planos de montajes y ejes no extraídos.
