Bomba de paletas Nvicks V20 (intercambiable Vickers)
Nvicks · Serie V20
Bomba de paletas simple de cilindrada fija, 19,5 a 42,4 cc/rev; según la tabla, hasta 172 bar y 3400 rpm. Línea Nvicks, intercambiable con Vickers V20.
- Cilindrada fija
- Cilindrada hasta 42 cc/rev
- Presiones hasta 170 bar
- Velocidad de giro hasta 3400 rpm
- Para aplicaciones industriales/móviles
Aplicaciones: Aplicaciones industriales · Aplicaciones móviles
Variantes y especificaciones
| N.º de parte | Caudal a 1200 rpmgpm | Cilindradacc/rev | Presión máx.bar | Velocidad máx.rpm | Peso aprox.kg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|
| V20-6 | 6 | 19,5 | 172 | 3.400 | 7,3 | Consultar | |
| V20-7 | 7 | 22,8 | 172 | 3.000 | 7,5 | Consultar | |
| V20-8 | 8 | 26,5 | 172 | 2.800 | 7,5 | Consultar | |
| V20-9 | 9 | 29,7 | 172 | 2.800 | 7,5 | Consultar | |
| V20-10 | 10 | 30 | 172 | 2.800 | 7,9 | Consultar | |
| V20-11 | 11 | 36,4 | 172 | 2.500 | 7,9 | Consultar | |
| V20-12 | 12 | 39 | 152 | 2.400 | 8,2 | Consultar | |
| V20-13 | 13 | 42,4 | 152 | 2.400 | 8,2 | Consultar |
Ejes
- 1: Cilíndrico 3/4"
- 3: Cilíndrico 7/8" roscado
- 11: Estriado Z11 largo
- 38: Estriado Z11 corto
- 62: Estriado Z9
Conexiones
- Entrada B: 1" BSP
- Entrada P: 1-1/4" NPT
- Entrada S: 1-5/16" UNF
- Salida B: 3/4" BSP
- Salida P: 3/4" NPT
- Salida S: 1-3/16" UNF
- Posición A: Opuestas 180º
- Posición B: Salida 90º a la izquierda
- Posición C: Alineadas
- Posición D: Salida 90º a la derecha
Código de pedido
V20 - [1] - [2] - [3] - [4] - [5] - 20 - [6]
1Conexión de entrada
- B
- 1" BSP
- P
- 1-1/4" NPT
- S
- 1-5/16" UNF
2Caudal a 1200 rpm
- 6
- 6 gpm
- 7
- 7 gpm
- 8
- 8 gpm
- 9
- 9 gpm
- 10
- 10 gpm
- 11
- 11 gpm
- 12
- 12 gpm
- 13
- 13 gpm
3Conexión de salida
- B
- 3/4" BSP
- P
- 3/4" NPT
- S
- 1-3/16" UNF
4Tipo de eje
- 1
- Cilíndrico 3/4"
- 3
- Cilíndrico 7/8" roscado
- 11
- Estriado Z11 largo
- 38
- Estriado Z11 corto
- 62
- Estriado Z9
5Posición de las conexiones (mirando la bomba desde atrás)
- A
- Opuestas 180º
- B
- Salida 90º a la izquierda
- C
- Alineadas
- D
- Salida 90º a la derecha
6Sentido de giro
- L
- Antihorario
- R
- Horario
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.

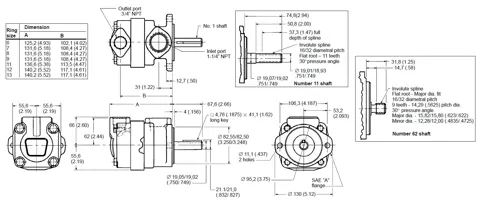

- Tabla de dimensiones / plano no extraído.
- El encabezado indica "hasta 170 bar"; la tabla muestra 172 bar. Se respetó la tabla en las variantes.
- La fila de 10 gpm indica 30,0 cc/rev tal como está impreso (valor poco coherente con la progresión 29,7 / 36,4; posible errata de la hoja, no corregida).
