Bomba de paletas Nvicks V10 (intercambiable Vickers)
Nvicks · Serie V10
Bomba de paletas simple de cilindrada fija, 3,3 a 22,8 cc/rev; según la tabla, hasta 172 bar y 4800 rpm. Línea Nvicks, intercambiable con Vickers V10.
- Cilindrada fija
- Cilindrada hasta 23 cc/rev
- Presiones hasta 170 bar
- Velocidad de giro hasta 4000 rpm
- Para aplicaciones industriales/móviles
Aplicaciones: Aplicaciones industriales · Aplicaciones móviles
Variantes y especificaciones
| N.º de parte | Caudal a 1200 rpmgpm | Cilindradacc/rev | Presión máx.bar | Velocidad máx.rpm | Peso aprox.kg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|
| V10-1 | 1 | 3,3 | 172 | 4.800 | 4,5 | Consultar | |
| V10-2 | 2 | 6,6 | 172 | 4.500 | 4,5 | Consultar | |
| V10-3 | 3 | 9,8 | 172 | 4.000 | 4,5 | Consultar | |
| V10-4 | 4 | 13,1 | 172 | 3.400 | 5,3 | Consultar | |
| V10-5 | 5 | 16,4 | 172 | 3.200 | 5,3 | Consultar | |
| V10-6 | 6 | 19,5 | 152 | 3.000 | 6,8 | Consultar | |
| V10-7 | 7 | 22,8 | 138 | 2.800 | 6,8 | Consultar |
Ejes
- 1: Cilíndrico 3/4"
- 11: Estriado Z9
- 38: Estriado Z11
Conexiones
- Entrada B: 1" BSP
- Entrada P: 1" NPT
- Entrada S: 1-5/16" UNF
- Salida B: 1/2" BSP
- Salida P: 1/2" NPT
- Salida S: 3/4" UNF
- Posición A: Opuestas 180º
- Posición B: Salida 90º a la izquierda
- Posición C: Alineadas
- Posición D: Salida 90º a la derecha
Código de pedido
V10 - [1] - [2] - [3] - [4] - [5] - 20 - [6]
1Conexión de entrada
- B
- 1" BSP
- P
- 1" NPT
- S
- 1-5/16" UNF
2Caudal a 1200 rpm
- 1
- 1 gpm
- 2
- 2 gpm
- 3
- 3 gpm
- 4
- 4 gpm
- 5
- 5 gpm
- 6
- 6 gpm
- 7
- 7 gpm
3Conexión de salida
- B
- 1/2" BSP
- P
- 1/2" NPT
- S
- 3/4" UNF
4Tipo de eje
- 1
- Cilíndrico 3/4"
- 11
- Estriado Z9
- 38
- Estriado Z11
5Posición de las conexiones (mirando la bomba desde atrás)
- A
- Opuestas 180º
- B
- Salida 90º a la izquierda
- C
- Alineadas
- D
- Salida 90º a la derecha
6Sentido de giro
- L
- Antihorario
- R
- Horario
Observaciones sobre la ficha (2)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.

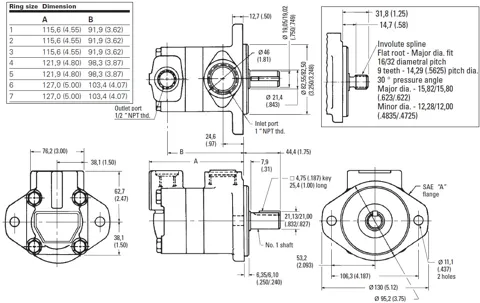

- Tabla de dimensiones / plano no extraído.
- Discrepancia en la hoja: el encabezado indica "hasta 170 bar" y "hasta 4000 rpm", pero la tabla muestra 172 bar y hasta 4800 rpm. Se respetó la tabla en las variantes.
