Bomba de paletas doble Nvicks 4525VQ (intercambiable Vickers)
Nvicks · Serie 4525VQ
Bomba de paletas doble de cilindrada fija, hasta 242 + 79 cc/rev, hasta 175 bar y 2200 rpm. Línea Nvicks, intercambiable con Vickers 4525VQ.
- Cilindrada fija
- Cilindrada hasta 242 cc/rev + 79 cc/rev
- Presiones hasta 175 bar
- Velocidad de giro hasta 2200 rpm
- Para aplicaciones industriales/móviles
Aplicaciones: Aplicaciones industriales · Aplicaciones móviles
Variantes y especificaciones
| N.º de parte | Sección | Caudal a 1200 rpmgpm | Cilindradacc/rev | Peso aprox. de la bombakg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|
| 4525VQ-S1-42 | #1 (45VQ) | 42 | 135 | 46 | Consultar | |
| 4525VQ-S1-45 | #1 (45VQ) | 45 | 145 | 46 | Consultar | |
| 4525VQ-S1-50 | #1 (45VQ) | 50 | 161 | 46 | Consultar | |
| 4525VQ-S1-57 | #1 (45VQ) | 57 | 184 | 46 | Consultar | |
| 4525VQ-S1-60 | #1 (45VQ) | 60 | 193 | 46 | Consultar | |
| 4525VQ-S1-66 | #1 (45VQ) | 66 | 213 | 46 | Consultar | |
| 4525VQ-S1-75 | #1 (45VQ) | 75 | 242 | 46 | Consultar | |
| 4525VQ-S2-10 | #2 (25VQ) | 10 | 32 | 46 | Consultar | |
| 4525VQ-S2-12 | #2 (25VQ) | 12 | 38 | 46 | Consultar | |
| 4525VQ-S2-14 | #2 (25VQ) | 14 | 43,5 | 46 | Consultar | |
| 4525VQ-S2-15 | #2 (25VQ) | 15 | 47 | 46 | Consultar | |
| 4525VQ-S2-17 | #2 (25VQ) | 17 | 54 | 46 | Consultar | |
| 4525VQ-S2-19 | #2 (25VQ) | 19 | 60 | 46 | Consultar | |
| 4525VQ-S2-21 | #2 (25VQ) | 21 | 67 | 46 | Consultar | |
| 4525VQ-S2-25 | #2 (25VQ) | 25 | 79,2 | 46 | Consultar |
Ejes
- 1: Cilíndrico 1-1/4"
- 11: Estriado Z14
- 86: Cilíndrico 1-1/2"
Conexiones
- AA: Salida #1 Opuesta / Salida #2 135º a la izq
- AB: Salida #1 Opuesta / Salida #2 45º a la izq
- AC: Salida #1 Opuesta / Salida #2 45º a la der
- AD: Salida #1 Opuesta / Salida #2 135º a la der
- BA: Salida #1 90º a la izq / Salida #2 135º a la izq
- BB: Salida #1 90º a la izq / Salida #2 45º a la izq
- BC: Salida #1 90º a la izq / Salida #2 45º a la der
- BD: Salida #1 90º a la izq / Salida #2 135º a la der
- CA: Salida #1 Alineada / Salida #2 135º a la izq
- CB: Salida #1 Alineada / Salida #2 45º a la izq
- CC: Salida #1 Alineada / Salida #2 45º a la der
- CD: Salida #1 Alineada / Salida #2 135º a la der
- DA: Salida #1 90º a la der / Salida #2 135º a la izq
- DB: Salida #1 90º a la der / Salida #2 45º a la izq
- DC: Salida #1 90º a la der / Salida #2 45º a la der
- DD: Salida #1 90º a la der / Salida #2 135º a la der
Código de pedido
4525VQ - [1] - A - [2] - [3] - [4] - 20 - [5]
1Caudal sección #1 (45VQ) a 1200 rpm
- 42
- 42 gpm
- 45
- 45 gpm
- 50
- 50 gpm
- 57
- 57 gpm
- 60
- 60 gpm
- 66
- 66 gpm
- 75
- 75 gpm
2Caudal sección #2 (25VQ) a 1200 rpm
- 10
- 10 gpm
- 12
- 12 gpm
- 14
- 14 gpm
- 15
- 15 gpm
- 17
- 17 gpm
- 19
- 19 gpm
- 21
- 21 gpm
- 25
- 25 gpm
3Tipo de eje
- 1
- Cilíndrico 1-1/4"
- 11
- Estriado Z14
- 86
- Cilíndrico 1-1/2"
4Posición de las conexiones (mirando la bomba desde atrás)
- AA
- Salida #1 Opuesta / Salida #2 135º a la izq
- AB
- Salida #1 Opuesta / Salida #2 45º a la izq
- AC
- Salida #1 Opuesta / Salida #2 45º a la der
- AD
- Salida #1 Opuesta / Salida #2 135º a la der
- BA
- Salida #1 90º a la izq / Salida #2 135º a la izq
- BB
- Salida #1 90º a la izq / Salida #2 45º a la izq
- BC
- Salida #1 90º a la izq / Salida #2 45º a la der
- BD
- Salida #1 90º a la izq / Salida #2 135º a la der
- CA
- Salida #1 Alineada / Salida #2 135º a la izq
- CB
- Salida #1 Alineada / Salida #2 45º a la izq
- CC
- Salida #1 Alineada / Salida #2 45º a la der
- CD
- Salida #1 Alineada / Salida #2 135º a la der
- DA
- Salida #1 90º a la der / Salida #2 135º a la izq
- DB
- Salida #1 90º a la der / Salida #2 45º a la izq
- DC
- Salida #1 90º a la der / Salida #2 45º a la der
- DD
- Salida #1 90º a la der / Salida #2 135º a la der
5Sentido de giro
- L
- Antihorario
- R
- Horario
Observaciones sobre la ficha (2)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La tabla lista los tamaños de cartucho disponibles para cada sección de forma independiente; cada variante es un tamaño de una sección (no se calcularon combinaciones). El peso indicado es el de la bomba completa.

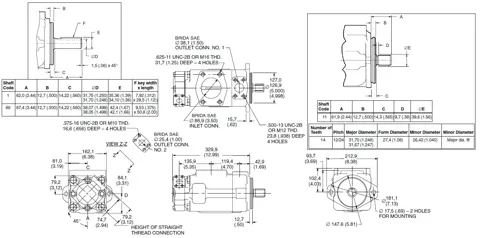

- Tabla de dimensiones / plano no extraído.
