Bomba de paletas doble Nvicks T6CC (intercambiable Denison)
Nvicks · Serie T6CC
Bomba doble de paletas de cilindrada fija, hasta 100 + 100 cc/rev, hasta 210 bar y 2700 rpm. Línea Nvicks, intercambiable con Denison T6CC.
- Cilindrada fija
- Cilindrada hasta 100 cc/rev + 100 cc/rev
- Presiones hasta 210 bar
- Velocidad de giro hasta 2700 rpm
- Para aplicaciones industriales y móviles
Aplicaciones: Aplicaciones industriales · Aplicaciones móviles
Variantes y especificaciones
| N.º de parte | Caudal #1 (cartucho C) a 1200 rpmgpm | Cilindrada #1cc/rev | Caudal #2 (cartucho C) a 1200 rpmgpm | Cilindrada #2cc/rev | Pesokg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|
| T6CC-3 | 3 | 10,8 | 3 | 10,8 | 26 | Consultar | |
| T6CC-5 | 5 | 17,2 | 5 | 17,2 | 26 | Consultar | |
| T6CC-6 | 6 | 21,3 | 6 | 21,3 | 26 | Consultar | |
| T6CC-8 | 8 | 26,4 | 8 | 26,4 | 26 | Consultar | |
| T6CC-10 | 10 | 34,1 | 10 | 34,1 | 26 | Consultar | |
| T6CC-12 | 12 | 37,1 | 12 | 37,1 | 26 | Consultar | |
| T6CC-14 | 14 | 46 | 14 | 46 | 26 | Consultar | |
| T6CC-17 | 17 | 58,3 | 17 | 58,3 | 26 | Consultar | |
| T6CC-20 | 20 | 63,8 | 20 | 63,8 | 26 | Consultar | |
| T6CC-22 | 22 | 70,3 | 22 | 70,3 | 26 | Consultar | |
| T6CC-25 | 25 | 79,3 | 25 | 79,3 | 26 | Consultar | |
| T6CC-28 | 28 | 88,8 | 28 | 88,8 | 26 | Consultar | |
| T6CC-31 | 31 | 100 | 31 | 100 | 26 | Consultar |
Ejes
- 1: Cilíndrico 7/8"
- 2: Cilíndrico 1"
- 3: Estriado Z15
- 5: Estriado Z13
Conexiones
- Posiciones 00 a 31 según gráfico de la hoja
Código de pedido
T6CC - [1] - [2] - [3][4][5] - A
1Caudal sección 1 a 1200 rpm
- 3
- 3 gpm
- 5
- 5 gpm
- 6
- 6 gpm
- 8
- 8 gpm
- 10
- 10 gpm
- 12
- 12 gpm
- 14
- 14 gpm
- 17
- 17 gpm
- 20
- 20 gpm
- 22
- 22 gpm
- 25
- 25 gpm
- 28
- 28 gpm
- 31
- 31 gpm
2Caudal sección 2 a 1200 rpm
- 3
- 3 gpm
- 5
- 5 gpm
- 6
- 6 gpm
- 8
- 8 gpm
- 10
- 10 gpm
- 12
- 12 gpm
- 14
- 14 gpm
- 17
- 17 gpm
- 20
- 20 gpm
- 22
- 22 gpm
- 25
- 25 gpm
- 28
- 28 gpm
- 31
- 31 gpm
3Tipo de eje
- 1
- Cilíndrico 7/8"
- 2
- Cilíndrico 1"
- 3
- Estriado Z15
- 5
- Estriado Z13
4Sentido de giro
- L
- Antihorario
- R
- Horario
5Posición de las conexiones (posiciones 5-6, mirando la bomba desde el eje)
- 00 a 31
- Ver gráfico de la hoja (32 posiciones)
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Las filas de la tabla listan los tamaños de cartucho disponibles para cada sección (#1 y #2) tal como están impresos (misma lista en ambas); cada sección se elige de forma independiente en el código de pedido. No se calcularon combinaciones.
- El peso (26 kg) figura en una celda combinada para toda la serie; se aplicó a todas las variantes.
- La hoja no tabula presión ni velocidad por tamaño (solo 'hasta 210 bar' y 'hasta 2700 rpm' en el encabezado).

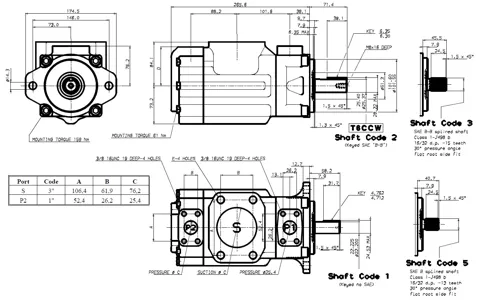

- Dimensiones generales no extraídas.
