Bomba de paletas Nvicks T6D (intercambiable Denison)
Nvicks · Serie T6D
Bomba de paletas de cilindrada fija, 47,6 a 158 cc/rev, hasta 210 bar. Línea Nvicks, intercambiable con Denison T6D.
- Cilindrada fija
- Cilindrada hasta 100 cc/rev
- Presiones hasta 210 bar
- Velocidad de giro hasta 2800 rpm
- Para aplicaciones industriales y móviles
Aplicaciones: Aplicaciones industriales · Aplicaciones móviles
Variantes y especificaciones
| N.º de parte | Caudal a 1200 rpmgpm | Cilindradacc/rev | Presión máx.bar | Velocidad máx.rpm | Pesokg | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|
| T6D-14 | 14 | 47,6 | 210 | 2.500 | 24 | Consultar | |
| T6D-17 | 17 | 58,3 | 210 | 2.500 | 24 | Consultar | |
| T6D-20 | 20 | 66 | 210 | 2.500 | 24 | Consultar | |
| T6D-24 | 24 | 79,5 | 210 | 2.500 | 24 | Consultar | |
| T6D-28 | 28 | 89,7 | 210 | 2.500 | 24 | Consultar | |
| T6D-31 | 31 | 98,3 | 210 | 2.500 | 24 | Consultar | |
| T6D-35 | 35 | 111 | 210 | 2.500 | 24 | Consultar | |
| T6D-38 | 38 | 120,3 | 210 | 2.500 | 24 | Consultar | |
| T6D-42 | 42 | 136 | 210 | 2.500 | 24 | Consultar | |
| T6D-45 | 45 | 145,7 | 210 | 2.500 | 24 | Consultar | |
| T6D-50 | 50 | 158 | 160 | 2.200 | 24 | Consultar |
Ejes
- 1: Cilíndrico 1-1/4"
- 3: Estriado Z14
Conexiones
- 00: Opuestas 180º
- 01: Alineadas
- 02: Salida 90º a la izquierda
- 03: Salida 90º a la derecha
Código de pedido
T6D - [1] - [2][3][4] - A
1Caudal a 1200 rpm
- 14
- 14 gpm
- 17
- 17 gpm
- 20
- 20 gpm
- 24
- 24 gpm
- 28
- 28 gpm
- 31
- 31 gpm
- 35
- 35 gpm
- 38
- 38 gpm
- 42
- 42 gpm
- 45
- 45 gpm
- 50
- 50 gpm
2Tipo de eje
- 1
- Cilíndrico 1-1/4"
- 3
- Estriado Z14
3Sentido de giro
- L
- Antihorario
- R
- Horario
4Posición de las conexiones (posiciones 4-5, mirando la bomba desde el eje)
- 00
- Opuestas 180º
- 01
- Alineadas
- 02
- Salida 90º a la izquierda
- 03
- Salida 90º a la derecha
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- El peso (24 kg) figura una sola vez para toda la serie; se aplicó a todas las variantes.
- El encabezado indica 'hasta 100 cc/rev' y 'hasta 2800 rpm' pero la tabla llega a 158 cc/rev y 2500 rpm máx.; se respetó la tabla.

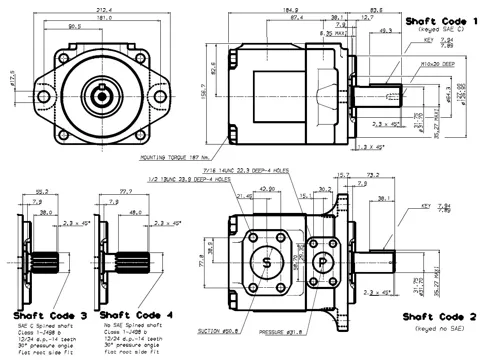

- Dimensiones generales no extraídas.
