Media brida SAE
Serie MB
Medias bridas SAE series 3.000 PSI y 6.000 PSI, medidas de 1/2" a 4".
- Serie 3.000 PSI: medidas 1/2" a 4"
- Serie 6.000 PSI: medidas 1/2" a 2"
Variantes y especificaciones

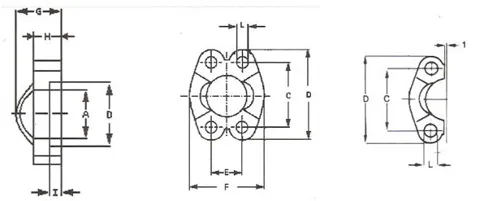

| N.º de parte | Serie SAE | Medida SAEpulg | Presión máx.bar | Dmm | Amm | Cmm | Emm | Bmm | Fmm | Gmm | Hmm | Imm | Lmm | O-ring (según hoja) | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MB-08-S3 | 3.000 PSI | 1/2" | 350 | 30,95 | 24,25 | 38,1 | 17,5 | 55 | 46 | 20 | 13 | 6,2 | 8,75 | M8 | Consultar | |
| MB-12-S3 | 3.000 PSI | 3/4" | 350 | 38,9 | 32,13 | 47,63 | 22,22 | 65 | 52 | 22 | 14 | 6,2 | 10,75 | M10 | Consultar | |
| MB-16-S3 | 3.000 PSI | 1" | 350 | 45,25 | 38,5 | 52,35 | 26,2 | 70 | 59 | 24 | 16 | 7,5 | 10,75 | M10 | Consultar | |
| MB-20-S3 | 3.000 PSI | 1 1/4" | 280 | 51,6 | 43,7 | 58,72 | 30,02 | 80 | 73 | 22 | 14 | 7,5 | 10,75 | M10 | Consultar | |
| MB-24-S3 | 3.000 PSI | 1 1/2" | 210 | 61,1 | 50,8 | 69,85 | 35,7 | 95 | 83 | 25 | 16 | 7,5 | 13 | M12 | Consultar | |
| MB-32-S3 | 3.000 PSI | 2" | 210 | 72,25 | 62,75 | 77,77 | 42,9 | 102 | 97 | 26 | 16 | 9 | 13 | M12 | Consultar | |
| MB-40-S3 | 3.000 PSI | 2 1/2" | 175 | 84,95 | 74,93 | 88,9 | 50,8 | 115 | 108 | 38 | 19 | 9 | 13 | M12 | Consultar | |
| MB-48-S3 | 3.000 PSI | 3" | 140 | 102,4 | 90,93 | 106,38 | 61,92 | 135 | 131 | 41 | 22 | 9 | 17 | M16 | Consultar | |
| MB-56-S3 | 3.000 PSI | 3 1/2" | 35 | 115,1 | 102,36 | 120,65 | 69,85 | 152 | 140 | 30 | 22 | 10,7 | 17 | M16 | Consultar | |
| MB-64-S3 | 3.000 PSI | 4" | 35 | 127,8 | 115,06 | 130,18 | 77,78 | 162 | 152 | 35 | 25 | 10,7 | 17 | M16 | Consultar | |
| MB-10-S6 | 6.000 PSI | 1/2" | 450 | 32,55 | 24,65 | 40,49 | 18,24 | 56 | 42,02 | 22 | 16 | 7,25 | 8,75 | M8 | Consultar | |
| MB-14-S6 | 6.000 PSI | 3/4" | 450 | 42,05 | 32,51 | 50,8 | 23,8 | 71 | 60 | 28 | 19 | 8,25 | 10,75 | M10 | Consultar | |
| MB-18-S6 | 6.000 PSI | 1" | 450 | 48,4 | 38,85 | 57,15 | 27,76 | 81 | 70 | 30 | 24 | 9 | 13 | M12 | Consultar | |
| MB-22-S6 | 6.000 PSI | 1 1/4" | 450 | 54,75 | 44,45 | 66,68 | 31,75 | 95 | 77,2 | 38 | 27 | 9,75 | 15 | M14 | Consultar | |
| MB-26-S6 | 6.000 PSI | 1 1/2" | 450 | 64,3 | 51,55 | 79,38 | 36,5 | 113 | 95 | 45 | 30 | 12,1 | 17 | M16 | Consultar | |
| MB-34-S6 | 6.000 PSI | 2" | 450 | 80,15 | 67,55 | 96,82 | 44,45 | 133 | 114 | 52 | 37 | 12,1 | 21 | M20 | Consultar |
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La columna 'Presion Max' no indica unidad en la hoja; se interpreta como bar (los valores coinciden con SAE J518).
- La columna titulada 'O-ring' en la hoja contiene medidas de rosca métrica (M8...M20), probablemente el bulón de fijación; se transcribe tal cual.
- Los códigos se imprimen con espacios ('MB 08 S3'); en 'code' se reemplazaron por guiones.
