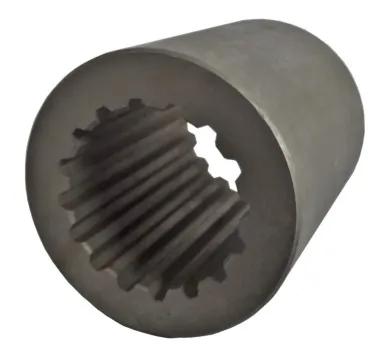

Manguitos estriados para ejes según DIN
Serie DIN 5480 / DIN 5482
Manguitos estriados hembra para ejes según DIN 5480 y DIN 5482, de Z12 a Z24, aplicables en bombas Linde y Rexroth.
- Estrías según DIN 5480 y DIN 5482
- De Z12 a Z24, estría Ø20 a Ø50 mm
- Versión combinada Z18 (DIN 5482) + Z16 (DIN 5480)
Aplicaciones: Bombas Linde · Bombas Rexroth
Variantes y especificaciones
| N.º de parte | Descripción | Norma | Designación DIN | Estría hembra (Z)dientes | Ø exteriormm | Ø estríamm | Largo totalmm | Tipo de estriado | Largo de estríamm | Observaciones | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN5480-W20X1.25X30X14 | Manguito Estriado Hembra Z14 | DIN 5480 | W20X1.25X30X14 | 14 | 30 | 20 | 45 | Estriado completo | — | — | Consultar | |
| DIN5480-W30X2X30X14 | Manguito Estriado Hembra Z14 | DIN 5480 | W30X2X30X14 | 14 | 45 | 30 | 55 | Estriado completo | — | — | Consultar | |
| DIN5480-W35X2X30X16 | Manguito Estriado Hembra Z16 | DIN 5480 | W35X2X30X16 | 16 | 50 | 35 | 60 | Estriado completo | — | — | Consultar | |
| DIN5480-W25X1.25X30X18 | Manguito Estriado Hembra Z18 | DIN 5480 | W25X1.25X30X18 | 18 | 35 | 25 | 50 | Estriado completo | — | — | Consultar | |
| DIN5480-W40X2X30X18 | Manguito Estriado Hembra Z18 | DIN 5480 | W40X2X30X18 | 18 | 60 | 40 | 65 | Estriado completo | — | — | Consultar | |
| DIN5480-W45X2X30X21 | Manguito Estriado Hembra Z21 | DIN 5480 | W45X2X30X21 | 21 | 65 | 45 | 70 | Estriado completo | — | — | Consultar | |
| DIN5480-W50X2X30X24 | Manguito Estriado Hembra Z24 | DIN 5480 | W50X2X30X24 | 24 | 70 | 50 | 75 | Estriado completo | — | — | Consultar | |
| DIN5482-W20X1.25X30X12 | Manguito Estriado Hembra Z12 | DIN 5482 | W20X1.25X30X12 | 12 | 30 | 20 | 45 | Con media estría | 30 | — | Consultar | |
| DIN5482-W35X2X30X18 | Manguito Estriado Hembra Z18 | DIN 5482 | W35X2X30X18 | 18 | 50 | 35 | 60 | Estriado completo | — | — | Consultar | |
| DIN5482-Z18+5480-Z16 | Manguito Estriado Hembra Z18 – Z16 | DIN 5482 + DIN 5480 | Z18+5480-Z16 | — | 50 | 35 | 75 | Combinado Z18 / Z16 | 35 | Estría hembra Z18: Ø35mm, largo 35mm; estría hembra Z16: Ø35mm, largo 35mm | Consultar |
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- La hoja no tiene código de proveedor: el código es la designación DIN impresa (code sin espacios, label como se imprime).
- El manguito combinado Z18–Z16 tiene splineTeeth = null (dos estrías, ver remarks); ambas estrías son Ø35 mm con 35 mm de largo.
- null en splineLengthMm = estriado completo.
