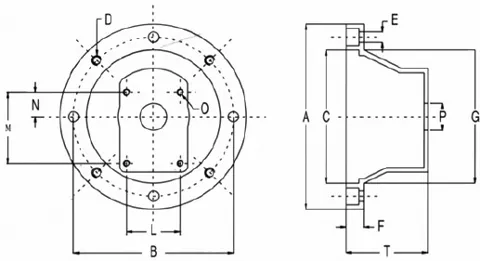

Linterna modular B, 2 y 4 fijaciones
RB Hydraulics · Serie B (modular)
Linterna modular para acoplar motor eléctrico 4 polos B5 (tamaños 160 a 225) con bomba de brida rectangular de 4 fijaciones o SAE/ISO de 2 fijaciones.
- Para acoplar una bomba y un motor eléctrico estándar
- Motor eléctrico 4 polos B5
- Bomba brida rectangular x 4 fijaciones + SAE/ISO x 2 fijaciones
- Linterna compuesta por base (B350A / B400A / B450A) más brida de bomba (F24...)
Aplicaciones: Acople bomba – motor eléctrico
Variantes y especificaciones
| N.º de parte | Tamaño motor | Potencia motorHP | Código base linterna | Código brida bomba | Bmm | Cmm | Lmm | Mmm | Pmm | Acoplamiento lado motor | Ø eje motormm | Goma | Acoplamiento lado bomba | Eje bomba | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B350A+F24A033/05-M160 | 160 | 15 – 20 | B350A | F24A033/05 | 300 | 250 | 98,5 | 128 | 50,8 | HC5420 | 42 | ER500 | HC503A | Con.1:8 – Ø22,2 | Consultar | |
| B350A+F24A046/101B-M160 | 160 | 15 – 20 | B350A | F24A046/101B | 300 | 250 | 146 | — | 101,6 | HC5420 | 42 | ER500 | HC522M-B035 | Cil. - Ø22,22 | Consultar | |
| B350A+F24A033/05-M180 | 180 | 25 – 30 | B350A | F24A033/05 | 300 | 250 | 98,5 | 128 | 50,8 | HC5480 | 48 | ER500 | HC503A | Con.1:8 – Ø22,2 | Consultar | |
| B350A+F24R059/08-M180 | 180 | 25 – 30 | B350A | F24R059/08 | 300 | 250 | 114,3 | 149,5 | 60,3 | HC5480 | 48 | ER500 | HC503A-B | Con.1:8 – Ø25,6 | Consultar | |
| B350A+F24A046/101B-M180 | 180 | 25 – 30 | B350A | F24A046/101B | 300 | 250 | 146 | — | 101,6 | HC5480 | 48 | ER500 | HC525A-B035 | Cil. - Ø25 | Consultar | |
| B400A+F24A046/101B-M200 | 200 | 40 | B400A | F24A046/101B | 350 | 300 | 146 | — | 101,6 | HC7550 | 55 | ER700 | HC725N-A035 | Cil. - Ø25,4 | Consultar | |
| B400A+F24A046/127A-M200 | 200 | 40 | B400A | F24A046/127A | 350 | 300 | 181,2 | — | 127 | HC7550 | 55 | ER700 | HC731P-C065 | Cil. - Ø31,75 | Consultar | |
| B450A+F24A046/101B-M225 | 225 | 50 – 60 | B450A | F24A046/101B | 400 | 350 | 146 | — | 101,6 | HC7600 | 60 | ER700 | HC725N-C065 | Cil. - Ø25,4 | Consultar | |
| B450A+F24A046/127A-M225 | 225 | 50 – 60 | B450A | F24A046/127A | 400 | 350 | 181,2 | — | 127 | HC7600 | 60 | ER700 | HC731P-C065 | Cil. - Ø31,75 | Consultar |
Observaciones sobre la ficha (4)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Las columnas de conjunto de acoplamiento remiten a la tabla 'Dimensiones de los acoplamientos - HC' (familias de acoplamientos de este mismo archivo).
- La linterna modular se pide como base + brida; como la misma combinación aparece para más de un tamaño de motor (con distinto acoplamiento), el code se construyó como '<base>+<brida>-M<tamaño motor>'. No es un código impreso.
- En las bridas SAE/ISO de 2 fijaciones (…/101B y …/127A) la hoja imprime un único valor en la celda combinada L/M (146 o 181,2); se cargó en L y M quedó null, igual que en la tabla de linternas monoblock de 2 fijaciones donde esa cota es L.
- El acoplamiento lado bomba HC503A-B (fila F24R059/08) no figura en la tabla de dimensiones de acoplamientos.
