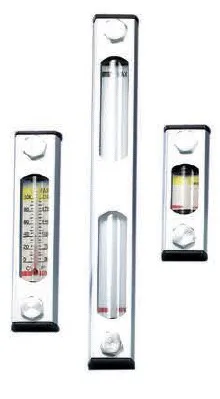

Indicador de nivel AC-IN
Filtrec · Serie AC-IN
Indicador de nivel para montar en los laterales del depósito de aceite, con o sin termómetro, presión de trabajo 1 bar.
- Para montar en los laterales del depósito de aceite
- Sistema constructivo con absorción de contracciones y expansiones del depósito
- Provisto de sellos en los tornillos de montaje para evitar fugas
- Presión de trabajo: 1 bar
- Temperatura de trabajo: -20 ºC a +80 ºC
- Escala del termómetro: doble 0 ºC – 100 ºC / 30 ºF – 210 ºF
- Carcasa de protección de aluminio anodizado
- Tornillos galvanizados
Aplicaciones: Depósitos de aceite
Variantes y especificaciones
| N.º de parte | A (rosca de montaje) | D1mm | D2mm | H1mm | H2mm | H3 (entre centros)mm | Disponibilidad | Cotizar |
|---|---|---|---|---|---|---|---|---|
| AC-IN-1 | M10 o M12 | 33 | 30 | 106 | 35 | 76 | Consultar | |
| AC-IN-2 | M10 o M12 | 33 | 30 | 157 | 86 | 127 | Consultar | |
| AC-IN-3 | M10 o M12 | 33 | 30 | 281 | 213 | 254 | Consultar |
Código de pedido
AC-IN [1] [2] [3]
1Tamaño nominal
- 1
- H3 = 76mm
- 2
- H3 = 127mm
- 3
- H3 = 265mm
2Termómetro
- 0
- Sin termómetro
- T
- Con termómetro
3Rosca de montaje
- M10
- Rosca M10
- M12
- Rosca M12
Observaciones sobre la ficha (3)
Diferencias y aclaraciones detectadas al cargar la ficha del fabricante. Ante la duda manda el PDF, y lo confirma un técnico.
- Discrepancia en la hoja: para el tamaño 3 la tabla de dimensiones indica H3 = 254 mm y el cuadro de pedido indica H3 = 265 mm. Se dejó 254 (tabla) en specs y 265 tal cual en orderCode.
- A, D1 y D2 son celdas combinadas comunes a los tres tamaños.
- Ejemplo de pedido impreso: AC-IN 1 T M12.
